齒輪傳動綜合功能測量試驗實驗裝置,高級維修電工直線DC調動速度實驗裝置

技術功能數值和功能要求
1.1 測量試驗試驗功能

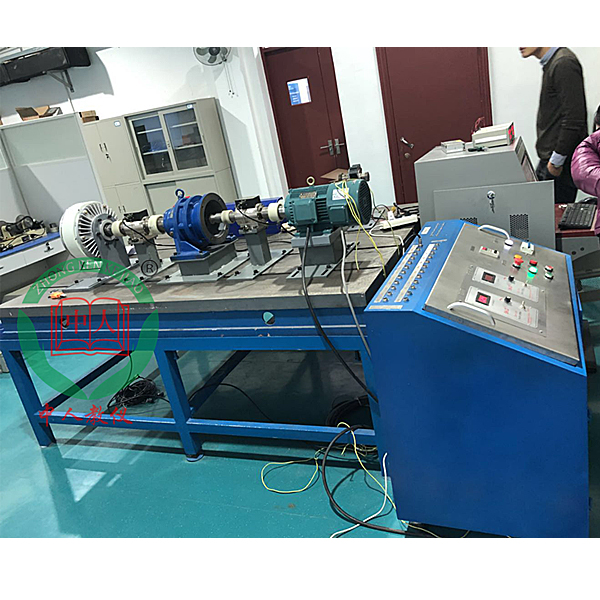

“齒輪傳動功能綜合功能測量試驗試驗臺”的試驗對象為各種類型的齒輪傳動裝置，主要完成下列功能試驗：
(1).齒輪傳動回轉動作精確度測量試驗實驗。
(2).齒輪傳動背隙測量與扭轉剛度測量試驗試驗。
(3).齒輪傳動空載摩擦轉矩測量試驗。
(4).齒輪傳動機械效率測量試驗試驗。
(5).齒輪傳動變荷載量下的綜合功能試驗。
2.1 主要技術功能數值
2.1.1 驅動部分
驅動電機功率（W）（W）（W）：3 KW
驅動電機規格限定轉動速度：1500rpm
驅動電機轉動速度改變界限：200-3000rpm（變頻或伺服驅動調動速度）
2.1.2荷載量部分
磁粉限限限制動作作作器  200Nm 630Nm各一臺。
荷載量大小由控制系統經過電流（A）（A）（A）控制和自動平穩，有手控和荷載量時間譜寫入兩種功能。
2.1.3傳感器部分
扭矩傳感器  50Nm 500Nm。精確度小于0.2%FS
角位移傳感器兩套，2000柵/轉
溫度（℃）（℃）（℃）傳感器  精確度≤0.1攝氏度



齒輪傳動綜合功能測量試驗實驗裝置,高級維修電工直線DC調動速度實驗裝置

一、 設備基礎簡介

直線DC調動速度實驗裝置是依據《電力拖動自動控制系統》、《直線DC調動速度》、《高級維修電工（直線DC調動速度部分）》教學圖紙文檔實驗指導書及實驗指導書大綱的要求，為協作高等院校、職業培訓技術院校相關專業實行的課程實驗而推出的一套現代化綜合電機及驅動系列實驗設備。直線DC調動速度實驗裝置主要實驗和考核學生對直線DC調動速度裝置的功能數值設定和系統應用能力，經過對直線DC調動速度裝置主線路、控制線路和直線DC電機負載的精心設計，使學生經過實驗掌控把握直線DC電機調動速度各種經經經典型的作業狀態。

二、 功能指標：

1、作業電源：～3N/380V/50HZ

2、整機容量（KV）（KV）（KV）：≤1.5KVA

3、規格：1500×700×1500（左右）。

4、重量（kg）（kg）：300Kg

5、作業環境：溫度（℃）（℃）（℃）－10℃～＋40℃相對濕度＜85%（25℃）

三、主要集合套件：

1.電源控制屏

(1)交流ACACAC電源

提供一相220V交流ACACAC電源，輸出處設定有過流保護技術。配備裝備裝備有1只指針式交流ACACAC電壓（V）（V）（V）表，指示電網電壓（V）（V）（V）。

（2）穩壓電源模型塊

1）1路輸出電壓（V）（V）（V）均為0～30V，由多圈電位器連續調動，設定有預設式過流過載保護功能，輸出最大電流（A）（A）（A）為2A，每路電源輸出有0.5級數字電壓（V）（V）（V）表指示。

（3）儀表模型塊

3）設定有直線DC電壓（V）（V）（V）表一只，測量界限0-±300V，3為半數字顯露。

4）設定有直線DC電流（A）（A）（A）表一只，測量界限0-±5A，3為半數字顯露。

控制屏兩側設定有三極220V電源插頭座。

2、DQ02實驗桌凳

實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板,構造堅固，形狀似長方體封閉式構造，造形美觀大方；設定有兩個大抽屜、儲物儲物儲物柜門，用來放置工量具、放置掛式模型塊件及圖紙文檔實驗指導書等。桌面用來裝配電源控制屏并提供一個寬敞舒適的作業臺面。實驗桌還設定有四個萬能轉向輪和四個固定調動機構，便利位移和固定，有利于實驗室的布置。

3、DQ03-1電機導軌，測速發電機及智能數字顯露轉動速度表

含有概括測速發電機及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經經典型，能良好適用實驗要求。
