一、概述：

本實驗與實訓綜合裝置即能完成“電工學”“電工原理”等課程實驗，又能完成“電工技能訓練”“電工實訓”“電力拖動控制線路與技能訓練”等課目的實訓，還可擴展plc可編程控制、變頻技術等課程實驗實訓。實驗部分在多孔萬能通用實驗板上完成，可完成交直流、振蕩、磁路電路、運算放大器、整流電路、交直流放大電路等實驗項目。實訓考核部分在網孔板上完成，接近工業現場，動手能力強，實訓方法靈活，能完成“工具及儀表的使用”，“電工基本技能訓練”，“電動機的安裝維護與故障處理”，“電動機基本控制線路的安裝、調試與維修”，“常用生產機械電氣控制線路的故障分析與處理”等實訓考核項目。該裝置適用高等、中等、職校及技?，F(xiàn)有實驗室更新?lián)Q代或新建擴建實驗室的理想產品。

二、特點：

1、即能完成電工實驗又能進行電工實訓考核，大大節省實驗用房，節省管理人員。

2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。元件盒在多孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。

3、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。

4、實驗實訓項目豐富，裝置功能齊全。

5、設有電壓型電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設備和操作者安全。

三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1KVA

4、重量：200Kg

四、功能構成

1、電源及參數：

1.1輸入電源：三相四線電源，輸入時信號燈亮

1.2電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流電源輸出，有450V交流電壓表指示輸出電壓。有0/1開關單獨控制三相電源的輸出。

1.3可調交直流電源：0～240V連續可調交流電源輸出，有表指示。輸出最大電流2A，同時有0-250V直流電源輸出（配備一臺0.5KVA單相調壓器）

1.4雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為2A，具有電流值預設功能。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。

1.5直流穩壓電源：固定+5V，電流0.5A。

1.6低壓交流電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流1.5A。

2、安全保護：設有電壓型和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，確保操作者和設備安全。

3、函數信號發生器（正弦波、三角波、矩形波）

3.1頻率范圍：5Hz到550KHz，分五個頻段。

3.2頻率指示：由Hz表直接讀出。

3.3電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

4、直流數顯毫安表一只，測量范圍：0-2000mA。

5、智能型真有效值交流電流表一只：測量范圍0～5A。

6、智能型功率、功率因數表：測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

五、全室構成與配備

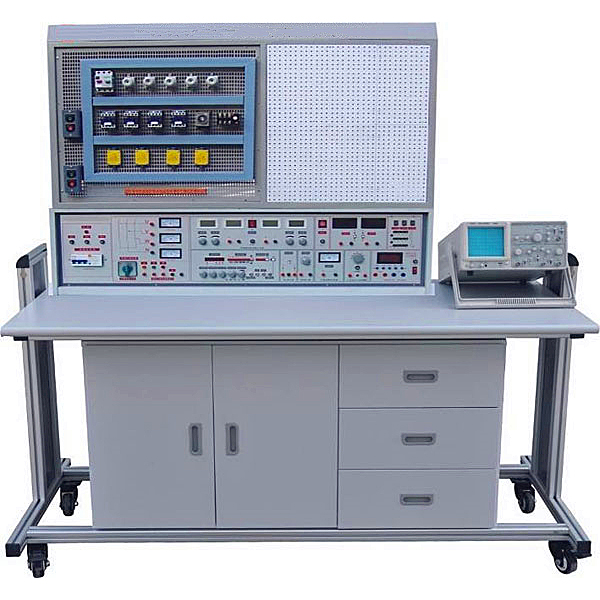

1、實驗實訓屏材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為多孔萬能實驗板。下部為電源、信號及控制單元。

2、操作桌：鋁木結構，桌面為防火、防水、耐磨高密度板。一桌二座，桌體下部為元件儲存柜，放置元器件。

3、仿真系統

1.用電安全與觸電急救虛擬仿真系統（提供演示及版權證書）:軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2.維修電工電子電機與職業資格培訓考評仿真軟件(提供演示及版權證書)：軟件內容包含安全用電常識、電工工具、電工識圖、電工儀表、電工照明電路、電機、變壓器、低壓電器、電拖、示波器、低頻信號源、焊接工藝、SMT技術、電子產品制造過程、故障排除、連線、減速器三維拆裝、軸系機構拆裝（包括圓柱齒輪軸系、錐齒輪軸系蝸桿軸系等十多個實驗）等模塊，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。

3.三用表仿真軟件(提供演示及版權證書)：本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4.教師教學設計系統（提供演示及版權證書）：本系統為apk的格式，可在PC端使用，也可在移動端使用，本系統即可手動設置故障也能自動設置故障，本系統通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本系統內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本系統通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

六、參考實驗實訓項目

A：實訓部分

1．低壓驗電筆的使用

2．常用工具的使用與識別

3．常用導線的連接和絕緣的恢復

4．電烙鐵的拆裝與焊接技能訓練

5．電工識圖訓練

6．電工布線工藝

7．日光燈電路的按裝接線

8．單相電度表直接接線電路安裝

9．單相電度表經電流互感器的接線電路安裝

10．配電板安裝

11．室內配線

12．室內照明電路安裝

13．萬用表轉換開關的使用和讀數

14．交流電壓的測量

15．直流電壓、直流電流的測量

16．電流表、電壓表的安裝

17．電阻的測量

18．兆歐表、鉗形電流表接地電阻測定儀的使用

19．單相功率、功率因數的測量

20．三相四線有功電度表的安裝接線

21．三相四線有功電度表經電流互感器的安裝與接線

22．常用開關繼電器拆裝

23．交流接觸器的拆卸與組裝

24．常用啟動器的結構觀察與檢測

25．小型變壓器的制作

26．小型變壓器故障檢查與排除

27．三相鼠籠式電動機的拆裝與測試

28．三相鼠籠式異步電動機運行巡視

29．三相鼠籠式異步電動機的定期檢修

30．三相鼠籠式電動機故障分析

31．定子繞組局部故障的排除

32．單相電容式電動機繞組的拆裝

33．單相電容式電動機故障與排除

34．手動正轉控制線路的安裝與檢修訓練

35．接觸器點動正轉控制

36．具有自鎖的正轉控制

37．具有過載保護的正轉控制

38．接觸器聯鎖的正反轉控制

39．按鈕聯鎖的正反轉控制線路

40．按鈕、接觸器復合聯鎖的控制線路

41．按觸器控制Y-△降壓控制

42．X62-W型銑床主軸與進給電機的聯鎖控制

43．時間繼電器控制Y-△降壓起動控制

44．C620-1型車床控制線路的模擬安裝

B：實驗部分

1．電工測量儀表的使用

2．常用元件的識別與檢測

3．線性元件與非線性元件的伏安特性

4．電源的外特性

5．電位值、電壓值的測定

6．電流表和電壓表的擴程

7．基爾霍夫定律的驗證

8．驗征楞次定律

9．迭加原理與互易定理的驗證

10．戴維南定理與諾頓定理的驗征

11．電壓源與電流源的等效變換

12．受控源特性的研究

13．一階電路實驗

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電路中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星、三角接法

23．三相電路及功率的測量

24．R-C選頻網絡的研究

25．二端口網絡研究

26．單相變壓器實驗

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機繼電接觸控制的基本電路

30．三相電動機Y-△起動控制實驗

31．三相電動機的順序控制實驗

32．三相電動機能耗制動控制實驗

33．最簡單的電路

34．電路中各點電位與參考點的選擇

35．電阻的串聯

36．電阻的并聯

37．電阻的混聯

38．電阻分壓器電路

39．全電路歐姆定律

40．電橋的應用與平衡條件

41．節點電壓法

42．回路電壓法

43．支路電流法

44．RCL并聯電路

45．串聯電路

46．變壓器結構及工作原理

47．基爾霍夫第一定律

48．基爾霍夫第二定律

49．日光燈電路原理

50．?dāng)U大電壓表量程

51．?dāng)U大電流表量程

52．RC電路的過度過程

53．RL過渡過程

54．電容的串聯電路

55．電容的并聯電路

56．電容器的充放電

57．電容器在交直流中的作用

58．條形磁鐵在線圈中的運動

59．電容的混聯

60．純電阻、電感、電容電路

61．磁耦合線圈的順串

62．磁耦合線圈的反串

63．歐姆表的工作原理

64．雙聯開關二地控制

65．用示波器觀察磁滯回線

66．磁路歐姆定律

67．兩線圈的互感及同名端

68．互感耦合

69．提高功率因數的方法

70．單相電路功率的測量

71．收錄機電源電路

72．濾波電路

73．電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。

74．三相異步電機閘刀控制正轉實驗

75．具有過載保護的控制線路

76．按鈕控制的正反轉控制線路

77．接觸器控制星一三角降壓起動控制線路

七、器材配備：

注：如因配件廠停產或缺貨，將采用同等或性能更高的配件替代。
