一、產品概述
產品設計過程參照“制冷與空調”技能競賽技術文件的相關要求及《制冷設備維修工》國家職業技能標準。突出“安裝”、“調試”、“維修”、“設計”、“管理”等技術技能訓練內容，以培養制冷與空調專業技術人才為目的。
該設備能進行制冷設備的安裝、調試、操作、檢測及維修等技能訓練，同時該設備遵循了培訓、鑒定、競賽相結合的原則，適?于各類職業學校、技?學校、中專學校、勞動培訓及技能鑒定等單位的教學培訓、實操考核、技能鑒定使?，也可應用于制冷與空調專業一體化技能競賽的典型載體。適?于制冷與空調技術類職業技能競賽。
二、設備功能與結構

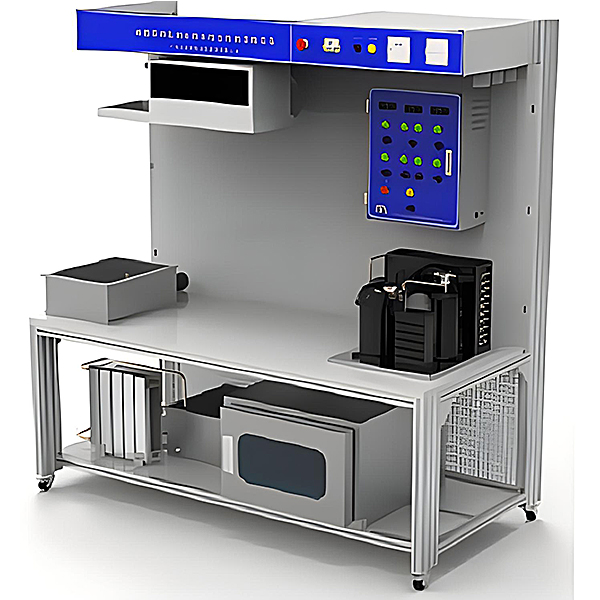

設備采?模塊化設計，組合式運?的設計理念，由工作臺總成，冷藏室冰箱，冷水箱，熱水箱，暖氣片，風機盤管，電源箱，實訓電控箱，制冷元器件等組成的一個開放性實訓平臺。設備各部分結構及組件介紹如下:
工作臺總成：由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。
冷藏室冰箱：采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。庫體的四周采用活動連接，方便調整設備的擺放位置。75L容積。
冷水箱：采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。
熱水箱：采用不銹鋼加工而成，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。
暖氣片：采用市場上成熟品牌產品，低碳冷軋鋼制作后噴涂。中心距300mm，5片，4分進出水口。
風機盤管：采用市場上成熟品牌產品，出風口尺寸：447*130mm，蒸發器尺寸：400*200*65mm 水量：319KG/H。
電源箱：該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源2.3插頭、電源3插頭、其它安裝附件等組成。
實訓電控箱：該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。
設置的電路整齊、科學規范。內部接線與接線圖統一，并標識清楚線號。配電箱與柜體及機組的連線，標識清楚，直觀方便使用。
電箱可根據實際需要進行安裝固定，靈活實用。可開關門鎖方便學生進行安裝及故障檢測等實操，方便拆裝有利于模塊化方便拆裝。
制冷元器件：主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。
為滿足（實訓）要求，學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。
裝配桌：裝配桌由桌體框架和臺面兩大部分組成。桌體框架用優質冷軋鋼板折彎焊接，噴塑后組裝連接，預設電源插座擴展孔，依據用途可加裝電源插座，配置1個2層工具柜，表面靜電噴塑，可儲藏工具，放置于裝配桌底部一側。臺面用高密度中纖板，表面貼壓防火板，耐腐蝕、防靜電，可隨意拆裝，方便運輸安裝。
單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
三、技術參數概覽
1.工作電源：?jiǎn)蜗嗳€ 220V±10% 50Hz
2.安全保護：設備漏電過載保護、壓縮機過載及啟動保護、壓力保護
3.冷凝機組：Tecumseh / CAJ4492YHR
4.溫控器：精創/STC-9100；精創/ STC-200
5.熱力膨脹閥： Danfoss T2
6.能量調節閥： Danfoss   KVC12 1/2" 螺口
7.曲軸箱壓力調節閥：Danfoss   KVL12 1/2" 螺口
8.風機盤管：額定風量 340M3/H,額定冷量 1.8KW,輸入功率 37W
9.暖氣片：散熱面積 2.5㎡  散熱量 65W
10.額定功率：≤1.4KW
11.制冷量：1.2KW～3.9KW（-15℃～+25℃）
12.制冷劑：R134a
13.制冷劑充注量：1.6kg±10%
14.冷藏室冰箱：75L
15.冷水箱：14L
16.熱水箱：20L
17.工作環境：溫度 0℃~35℃、相對濕度0 ≤85%
18.設備總裝外型尺寸：L1800mm*W900mm*H1900mm
19.設備重量：150Kg

四、設備特點
開放性：所有制冷設備及電氣控制器件均采用開放式結構，學員可在開放式的場合根據不同的技術要求進行制冷系統和電氣系統的裝調訓練。
綜合性：能訓練學員對制冷的安裝、工藝、調試、操作、檢修及維修等綜合技能。模塊化設計的設備由制冷系統和電氣控制系統組成一個即能綜合在一起的制冷系統裝置，又能單獨組成獨立實訓的子模塊，符合多樣化教學對典型載體的設計要求。
真實性：設備選用匹配的制冷器件、真實的制冷工業產品，完全達到工業要求制冷效果。
環保性：設備選用R134a制冷劑，該制冷劑充注與回收符合環保要求，測試學員的操作技能與環保觀念。
五、設備配置清單

序號	配置名稱	規 格型號	品牌	單位	數量	備注
1	工作臺總成			套	1
2	冷藏室冰箱			張	1
3	冷水箱			套	1
4	熱水箱			套	1
5	暖氣片			套	1
6	風機盤管			套	1
7	電源箱			套	1
8	實訓電控箱			套	1
9	制冷元器件			套	1
10	裝配桌			套	1

六、設備配置詳細參數

序號	設備名稱	詳細參數	備注
1	工作臺總成	尺寸：L1800mmW900mm H1900mm 由型材桌腿，臺面板，側木板，網孔擋板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。采用帶剎車的萬向輪，方便調整設備的擺放位置。
2	冷藏室冰箱	尺寸：L680 mmW660 mmH400mm 采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。安裝光管式蒸發器。庫門中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部查看。頂部有LED燈，庫體的四周采用活動連接，方便調整設備的擺放位置。75L容積。
3	冷水箱	尺寸：L440mm358mm161mm 采用不銹鋼加工而成。箱體四周包保溫棉，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。15L容積。由冷水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。
4	熱水箱	尺寸：L440mmW358mmH200mm 采用不銹鋼加工而成，防漏防銹，并在周邊翻邊形成圓弧過底防刮傷手的人性化設計。20L容積。由熱水箱、支撐管座、選手自制的盤管、其它安裝附件等組成，可進行制冷劑和水進行熱交換。
5	暖氣片	尺寸：L540mmW100mmH370mm 采用市場上成熟品牌產品，低碳冷軋鋼制作后噴涂。中心距300mm，5片，4分進出水口。
6	風機盤管	尺寸：L755mmW470mmH245mm 采用市場上成熟品牌產品，出風口尺寸：447130mm，蒸發器尺寸：400200*65mm 水量：319KG/H。
7	電源箱	尺寸：L700mmW619.3mmH150mm 該模塊主要由電氣控制箱體、漏電斷路器、急停開關、信號指示燈、中間繼電器、熔斷器座、熔體、航空插座、尼龍防水接頭、電源2.3插頭、電源3插頭、其它安裝附件等組成。
8	實訓電控箱	尺寸：L400mmW500mmH201mm 該模塊主要由電氣控制箱體、溫度顯示區、儀表顯示區、運行控制區、急停開關、常閉接觸組、二位旋鈕開關 、常開接觸組、信號指示燈、熔斷器座、熔體、尼龍防水接頭、電子溫控器、平面鎖、電源插頭、其它安裝附件等組成。
9	制冷元器件	主要由冷凝機組，高低壓開關，內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，液視鏡，曲軸箱壓力調節閥及能量調節閥等組成完整的制冷元器件。 1.冷凝機組： 1) 品牌：Tecumseh 2) 型號：CAJ4492YHR 3) 尺寸：L490mmW430mmH340mm 4) 電壓：220V 5) 頻率：50Hz 6) 制冷劑：R134a 7) 輸入功率：1008W 8) 額定電流：6.3A 9) 制冷量：2134W 10) 蒸發溫度：+15℃~-20℃ 11) COP:2.1 12) 名義工況條件：高溫型 2.熱力膨脹閥： Danfoss T2 3.平衡膨脹閥：Danfoss TE2 4.電磁閥：3/8"螺口 DC220V 5.曲軸箱壓力調節閥: Danfoss KVL12 1/2" 螺口 6.能量調節閥: Danfoss KVC12 1/2" 螺口
10	裝配桌	尺寸：L1500mm×W700mm×H780mm 由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，

七、耗材配件包1

序號	配置名稱	規格型號	品牌	單位	數量	備注
1	工具車	貨號：74306-8-23		架	1
2	電源插板	B5030		個	1
4	臺虎鉗	83-067-2-23C		個	1
5	真空泵			臺	1
6	割管器	VTC-32		個	1
7	擴口器	VFT-808-IN		套	1
8	雙表閥	V		套	1
9	彎管器1	6號		把	1
10	彎管器2	10號		把	1
11	彎管器3	12號		把	1
12	手電鉆	充電		套	1
13	鉆頭盒	6、3.、2、10		套	1
14	鉗形表	100A		個	1
15	剝線器	8		把	1

八、耗材配件包2

序號	配置名稱	規格型號	品牌	單位	數量	備注
1	帶蓋物流箱	A9#箱 540420370mm 藍色+平蓋		套	1
2	冷凝機組	CAJ4492YHR	Tecumseh	臺	1
3	干燥過濾器	023Z5036	Danfoss	個	1
4	視液鏡	014-0162	Danfoss	個	1
5	內平衡膨脹閥	TN2/134-0號	Danfoss	個	1
6	電磁閥	EVR3(貨號032F8116)	Danfoss	個	3
7	手閥3/8	009G0127	Danfoss	個	2
8	手閥1/2	009G0101	Danfoss	個	2
9	止回閥	NRV10(貨號020-1041)	Danfoss	個	1
10	能量調節閥	KVC12(貨號034L0141)	Danfoss	個	1
11	曲軸箱壓力調節閥	KVL12(貨號034L0041)	Danfoss	個	1
12	高低壓力開關	060-1264	Danfoss	個	1
13	冷凝壓力開關	KP1	Danfoss	個	1
14	高壓壓力表	R134a(4503708)	REFCO	個	各1
15	毛管組				2

九、系統零件包表3

序號	配置名稱	規格型號	品牌	單位	數量	備注

1	零件盒	STST14022-23	STANLEY	個	1
2	銅管螺紋三通	(1/4"T型螺口)		個	5
3	銅管螺紋三通	(3/8"T型螺口)		個	10
4	銅管螺紋三通	(1/2"T型螺口)		個	5
5	銅鈉子(螺母)	(1/4")		個	20+4
6	銅鈉子(螺母)	(3/8")		個	20+10
7	銅鈉子(螺母)	(1/2")			10+10
8	銅變徑接咀	內螺紋1/2"-1/4"外螺紋		個	5
9	銅變徑接咀	內螺紋3/8"-1/4"外螺紋		個	8
10	銅變徑接咀	內螺紋1/2"-3/8"外螺紋		個	4
11	單接頭	1/4 帶閥帽，閥芯，不帶銅管	優銅軒	個	2
12	不銹鋼卡箍	￠6 304不銹鋼連膠條		個	20
13	不銹鋼卡箍	￠10 304不銹鋼連膠條		個	20
14	不銹鋼卡箍	￠12 304不銹鋼連膠條		個	20
15	不銹鋼卡箍	C￠25 304不銹鋼連膠條		個	4
16	過濾器固定座	Φ35-Φ45		個	1

十、電氣配件包表4

序號	配置名稱	規格型號	品牌	單位	數量	備注
1	零件盒	STST14022-23	STANLEY	個	1
4	叉型接線端子	SV1.25-4 藍		個	100
7	歐式端子	E1008（紅色）		個	100
8	工業插頭	16A		個	1
9	自攻螺絲	4.2*20		顆	100
10	自攻螺絲	4.2*30		顆	100
11	自攻螺絲	4.2*50		顆	100
12	自攻螺絲	4.2*60		顆	100
13	十字槽圓頭帶墊螺釘	M4*10		個	10
14	A級平墊圈	4.390.8mm		個	10
15	輕型彈簧墊圈	Ф4.1mm		個	10
18	輕型彈簧墊圈	Ф8.1mm		個	4
19	A級平墊圈	8.4161.6mm		個	4
20	橡膠孔塞	6MM		個	50
21	扎帶			1	100
22	86底盒				2
23	電工膠布	1500/黑色		卷	1

十一、耗材配件包（表5）

序號	配置名稱	規格型號	品牌	單位	數量	備注
1	銅管	Φ12.7*0.8mm		米	6
2	銅管	Φ9.52*0.8mm		米	30
3	硬管	Φ6.35*0.7mm		米	15
4	制冷劑	R134a 5Kg		瓶	1
5	網紋水管	20mm，4分	（	米	10
6	20管卡			個	10
7	地線	黃綠）		米	5
8	護套電纜	RVV 3*0.5mm2		米	50
9	保溫管	Φ6		條	1
10	保溫管	Φ10		條	2
11	保溫管	Φ12		條	5
12	保溫管	Ф20		條	2
13	保溫扎帶	1500*50		卷	1

常見問題：

1、如果我要購買新型多功能制冷技術綜合實訓考核設備,制冷綜合實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的新型多功能制冷技術綜合實訓考核設備,制冷綜合實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開新型多功能制冷技術綜合實訓考核設備,制冷綜合實訓臺的發票，您需要提供開票資料。

3、你們的新型多功能制冷技術綜合實訓考核設備,制冷綜合實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
