數控銑床維修與加工技術考核實驗裝置,大功率（W）（W）（W）電機電氣實驗臺

近年來，--數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調動測量試驗與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控銑床電氣控制與維修實驗臺實習裝置。
 該實驗裝置是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床裝調與維修考核實驗設備，按照機電類行業中數控機床維修技術的特別點，并集合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動實行研究，針對實驗教學活動實行了專門設計，含有了數控系統應用、加工程序編程、plc控制、變頻調動速度控制、傳感器檢驗測量試驗、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學生對數控機床的裝配、接線、調動測量試驗、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工等工種的考核與鑒定。同時也為技術人員實行數控銑床系統的二次研發提供了必要條件。
一、設備構造和含有概括

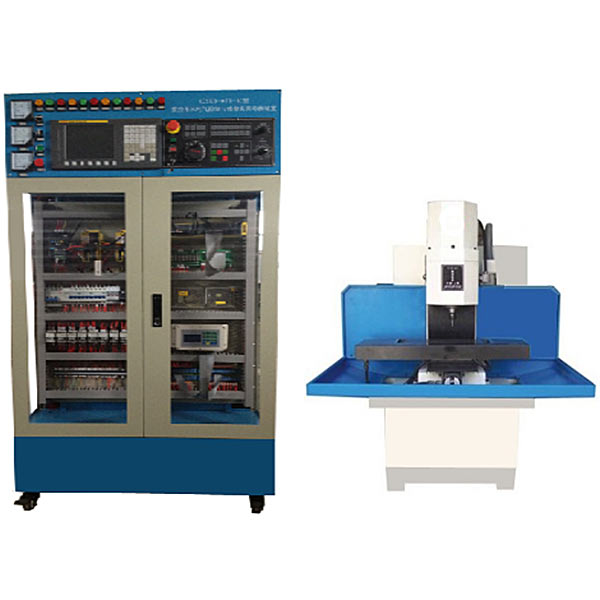

1．系統由機床實驗儲物儲物儲物柜、數控銑床等含有概括。
2．機床實驗儲物儲物儲物柜應用鋼制亞光密紋噴塑構造，正面上部為網內電壓（V）（V）（V）、電流（A）（A）（A）、狀態指示燈等監控原器件，中部為機床電氣儲物儲物儲物柜，儲物儲物儲物柜內器件布置與實際機床廠的模式一致。電氣儲物儲物儲物柜內的電氣裝配板上面裝備有變頻器、伺服驅動器、交流ACACAC接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模型塊等；電氣儲物儲物儲物柜后部還設定有變壓器和接地端子等。
3．機床實驗儲物儲物儲物柜正面和二側裝備有帶鎖雙向?qū)﹂_透明門，便利使用、安全、防塵。背面裝備有二扇對開門，下部裝備有4只萬能轉向輪，并配備裝備裝備剎車裝置，便利位移和固定。
4．系統應用三相四線AC380V交流ACACAC電源供電，并設定有漏電保護器、指示燈指示和保險絲等，設定有過載保護、短路保護和漏電保護裝置，在電壓（V）（V）（V）異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
5．?dāng)?shù)控系統應用FANUC 0I-MF數控系統。
6．X、Y、Z軸由交流ACACAC伺服電機驅動，動作方向上設定有正負限位、參考點等功能，主軸由三相異步電機驅動，變頻調動速度控制。
7.主軸、床身、拖板等應用鑄件構造，鑄件經過時效處置整理、表面機加工和鏟刮工序技藝等，保證機床精確度平穩。
8．X、Y、Z軸進給傳動系統由滾珠絲杠螺母副、軸承、軸承支座、電機支座等含有概括，滾珠絲杠的裝配與調動等技能實驗。
9.機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。




數控銑床維修與加工技術考核實驗裝置,大功率（W）（W）（W）電機電氣實驗臺

一、裝置特別點

1.各功能集合套件應用積木式構造，便利二次研發及功能拓展；

2.全部實驗連線均在控制屏實操實操操作面板上連接即可，無需直接接觸電機，安全可靠性；

3.全部電機均選用工業現場應用的2kW中小型功率（W）（W）（W）電機，能真實反映電機本身特性；

4.該實驗裝置帶有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護功能，保證實驗進程中實操者的人生安全和設備的保護；

5.整套性強，從儀表器具儀表、專用電源、電機機組、實驗部位件及實驗專用實驗連接線等均配套齊全；配套件的功能、規格等緊密集合實驗的要實行配備裝備裝備。

二、技術功能

1.寫入電源：三相四線AC380V±10% 50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.裝置容量（KV）（KV）（KV）：≤6kVA

4.重量（kg）（kg）：750kg

5.外觀尺寸：189cm×80cm×170cm

三、裝置的基礎配備裝備裝備

實驗裝置由控制屏、實驗桌、交直線DC電源、測量?jī)x表集合套件、負載集合套件、電機機組、實驗箱式掛式模型塊件、實驗實驗連接線及備品備件等含有概括。

（1）交流ACACAC電源部分

提供三相0～450V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源，配備裝備裝備有一臺三相同軸聯動自耦調壓器（規格6kVA、0～450V）。可調交流ACACAC電源輸出設定有短路保護裝置，當相間、線間過電流（A）（A）（A）及直接短路均能起到保護?？刂破恋墓╇娪蓡⑼０粹o實行控制，同時設定有漏電聲光警報、過壓保護、相序指示、缺相指示功能；配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓電壓（V）（V）（V）。

（2）直線DC電源部分

«雙路直線DC電源：一路0～250V（3A）可控直線DC勵磁電源（設定有欠勵保護、過流、短路及過壓保護聲光警報功能），另一路0～250V(20A)可控直線DC穩壓電樞電源（過流、短路及過壓保護聲光警報功能），設定有內部、外部?jī)煞N控制模式，內部控制模式下，經過實操實操操作面板上的電位器來調動直線DC電壓（V）（V）（V）輸出；外部控制模式下，經過外加給定信號來控制直線DC電壓（V）（V）（V）輸出，可用來電機閉環控制等實驗；設定有一只直數字電壓（V）（V）（V）表，經過開關變換，監示勵磁電壓（V）（V）（V）及電樞電壓（V）（V）（V）輸出。

同步電機勵磁電源：0～100V（4A），帶短路保、過流保護功能。
