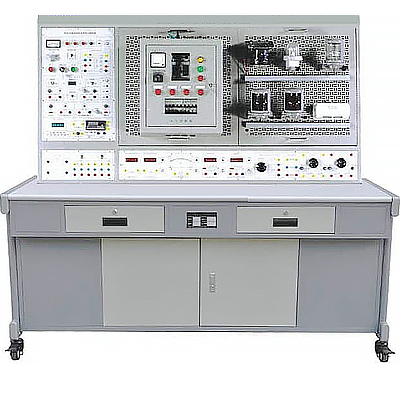

一、產品概述：
“船舶電工技能實訓裝置”是根據勞動部和原中國船舶工業總公司聯合頒發的“中華人民共和國職業技能鑒定規范（考核大綱）”中對初級船舶電工的技能要求研制的。裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備，也可作為職業鑒定站（所）等相關機構的培訓和技能鑒定。
二、產品特點
1.采用實訓臺和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核
2.電源、儀表、控制器件、控制線路等功能模塊結構清晰、功能明確、操作維護方便
3.提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控制線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力
三、技術性能
1.輸入電壓：三相四線～380V±10%? 50Hz
2.工作環境溫度范圍為：-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜3kVA
四、實訓臺配備
（一）電源控制臺
1.交流電源：提供三相～380V、單相～220V固定輸出的交流主電源，通過一臺變壓器隔離提供220V、110V、24V的船舶常用交流控制電源，電源輸出具有過流及短路保護功能，帶儀表指示。
2.直流電源：提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。
3.儀表:提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。
（二）單元電路：提供照明配電設備控制系統、照明燈具及其電路、報警及呼叫控制系統、啟動器類控制系統電氣線路、錨機和系纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。
（三）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
（四）仿真系統
用電安全與觸電急救虛擬仿真系統：軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。為防止虛假應標，投標現場進行本系統演示。
機械設備安裝實訓考核軟件：軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級?？蛇x擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分?jǐn)?shù)。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。提供現場演示。
單片機、plc可編程設計與控制虛擬仿真軟件（需提供版權證書及演示視頻）：
1)本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
2)繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
3)plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
4)單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
五、實訓項目
1.照明配電設備控制系統電氣線路
（1）照明配電箱系統
（2）正常照明系統
（3）應急照明系統
（4）低壓照明系統
2.照明燈具及其電路
（1）熒光燈具及電路
（2）白熾燈具及電路
（3）防爆燈具及電路
（4）一燈雙控典型電路
3.報警及呼叫控制系統電氣線路
（1）輪機員安全報警系統
（2）機艙延伸報警系統
（3）冷庫呼叫系統
（4）病員呼叫系統
4.啟動器類控制系統電氣線路
（1）直接啟動控制電路
（2）正反轉啟動控制電路
（3）手動/自動啟動控制電路
（4）自耦變壓器降壓啟動控制電路
（5）星形/三角形啟動控制電路
常見問題：
1、如果我要購買船舶電工技能實訓裝置,輪機工程電工實驗臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的船舶電工技能實訓裝置,輪機工程電工實驗臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開船舶電工技能實訓裝置,輪機工程電工實驗臺的發票，您需要提供開票資料。
3、你們的船舶電工技能實訓裝置,輪機工程電工實驗臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
