一、 概 述
    在中大型船舶系統中，航行信號燈系統是船舶安全航行條件的重要組成部分，也是保證船舶在夜間安全航行的重要照明系統，船舶在夜間航行時需要表明船舶位置及工作狀態，因此保證船舶航行信號燈系統的正常運行非常重要。“船舶航行信號燈系統實訓裝置”是根據職業院校開設的《船舶電氣設備》、《船舶電工操作技能（中級）》、《船舶電工》及《船舶照明》等課程而研制的。該裝置可作為船舶類學校的船舶水手與機工、船舶電氣、船舶機電等專業的實訓設備，也可作為船舶輪機員、船舶職工、船員培訓機構的培訓設備。

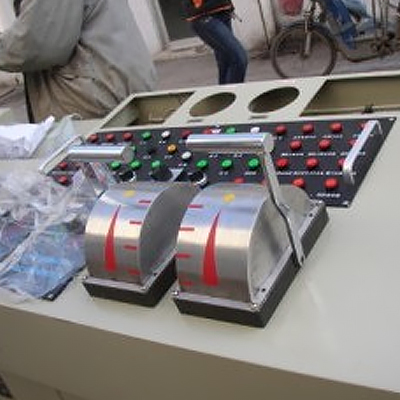

船舶航行信號燈系統實訓裝置
二、 船舶航行信號燈系統實訓裝置產品特點
1. 系統由船舶航行燈控制臺及燈具安裝平臺組成，航行信號燈控制臺參照船舶機艙集控臺結構形狀設計，安裝有航行信號燈電源、燈具控制器、指示燈、故障報警器等部件；燈具安裝平臺參照船體燈具安裝規定特殊設計，可按船舶航行信號燈安裝規范方便地安裝各種航行信號燈，非常接近實際船舶的航行信號燈系統。
2. 船舶航行信號燈系統所用的主要器件均采用真實器件。
3. 各種航行燈、信號燈既可單獨進行安裝、接線、調試，也可組合成系統進行安裝、接線、調試，學生通過實訓能很好地掌握各種航行燈、信號燈及閃光燈的操作方法（安裝、接線、調光、試燈）、航行信號燈控制器的調試、試燈板的調試及各燈具的控制線路、報警線路的接線與調試等技能，完全能滿足不同層次的實訓需要。
4. 航行信號燈系統可設置航行信號燈系統電源故障、航行燈系統電源不能轉換、調光電路不能正常調光、試燈功能故障、聲光報警功能故障、航行信號燈控制故障等多種類型的電氣故障，學生通過調試查找故障，然后排除故障，有利于提高學生對船舶航行信號燈系統常見故障的檢修能力。
5.用電安全與觸電急救虛擬仿真系統：軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。為防止虛假應標，投標現場進行本系統演示。
6.單片機、plc可編程設計與控制虛擬仿真軟件（需提供版權證書及演示視頻）：
1)本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
2)繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
3)plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
4)單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
三、船舶航行信號燈系統實訓裝置 技術性能
1. 輸入電壓：單相三線～220V±10% 50Hz
2. 工作環境：溫度-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：≤1.5kVA
四、 實訓項目
1. 航行信號燈系統各元件的認知
2. 航行燈、信號燈的安裝與接線
3. 航行信號燈系統電源的檢測
4. 航行信號燈控制系統回路實訓
5. 調光實訓
6. 試燈實訓
7. 聲光報警功能實訓
8. 航行信號燈系統常見故障的檢測及排除
