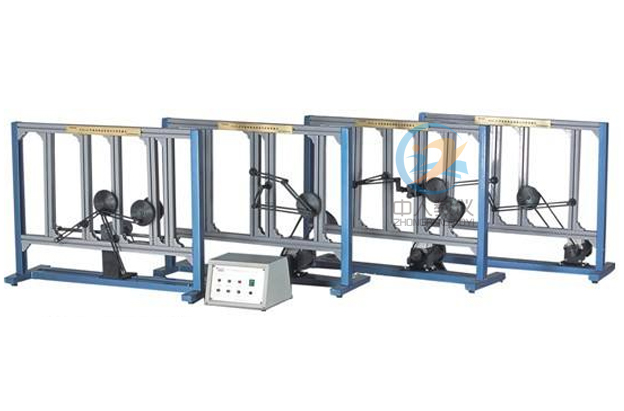

平面機構運?動設計分析與測試實驗臺
一、（帶軟件）概述
在滿足平面?zhèn)鲃訖C構實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。
二、（帶軟件）主要特點
1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；
2、軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；
3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；
4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。
三、（帶軟件）實驗項目
1、基本實驗項目：與FZ-01型完全一致；
2、模塊化運動學設計與分析軟件，模塊有：
⑴ 牛頭刨床主執行機構運動學設計與分析(Ⅰ)；
⑵ 牛頭刨床主執行機構運動學設計與分析(Ⅱ)；
⑶ 插床主執行機構運動學設計與分析；
⑷ 刨床主執行機構運動學設計與分析；
⑸ 平壓模切機主執行機構運動學設計與分析；
⑹ 沖床主執行機構運動學設計與分析（分案一）；
⑺ 沖床主執行機構運動學設計與分析（分案二）；
⑻ 鍛壓機主執行機構運動學設計與分析；
⑼ 蒸汽機主執行機構運動學設計與分析；
⑽ 重型插床主執行機構運動學設計與分析。
四、主要技術參數
1、計算機運動學設計與分析系統：
采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理系統，保證了數據采集與分析的精度與可靠性。
2、測試傳感器：
直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1只； 角位移傳感器：0-5V，脈沖數：500P，數量：2只；
3、交流電源：220VAC±10%，50Hz；
4、直流調速電機：220V、120W；
5、直線電機：行程：500mm；
6、實驗臺機架數：4臺套；
7、零件主要材質：A3鋼、45#鋼。
