一、設備用途及特別點：

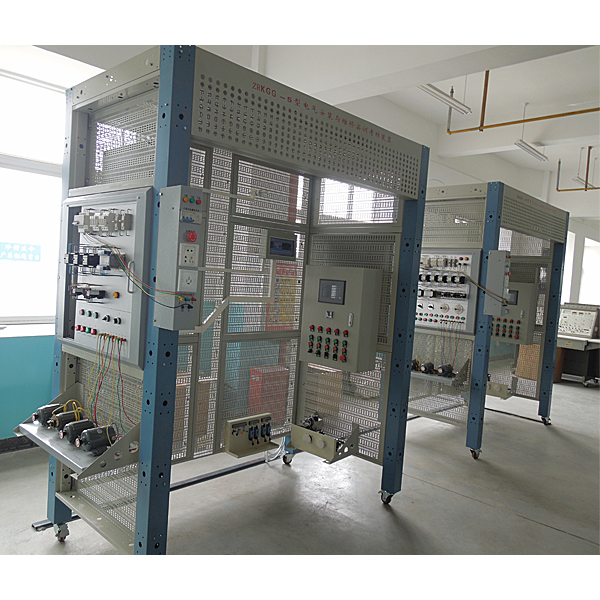

電氣裝配與維修實驗考核裝置是按照工廠電氣裝配和室內電氣裝配等維修電工和電氣裝配工實驗鑒定要求研發的一種通用實驗平臺。適合于各類職業院校和技工學校維修電工、電氣裝配工、水電工等有電氣實驗要求的相關專業的作為一起合作共用實驗平臺使用。

該裝置應用鋼制網孔板和鋁制框體構造組接而成，裝配備裝備裝備有自鎖式腳輪，便利位移和使用。裝置設計高度以人站在一級人字梯即可便利實操的高度，既安全又能讓使用者感受到施工現場環境。橫向、叢向寬度合適，可以模仿現場線路的轉向布置。網孔板可以便利拆下。做隱蔽工程施工時，鋁制框體構造是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出實驗連接線穿入明裝底盒。配套的PVC管彎管器，可便利的對PVC管彎成90度。

可實行電工裝配。如橋架裝配、PVC管裝配、吊燈、白熾燈座、日光燈、開關、插頭座、控制箱式模型塊式模型塊式模型塊、配電箱等，含有有交流ACACAC異步電機、直線DC電機、步進電機、伺服電機、溫度（℃）（℃）（℃）控制器、電偶、plc、變頻器觸摸屏等控制與受控對象。每個實操組配套一可位移式工量具車和元件儲物儲物儲物柜，便利對元件的保管和裝配施工。從根本上解決了學校在普通墻面上實行的裝配培訓的使用不便利、實驗界限窄的問題。

設備應設定有組裝靈活便利的特別點，可以按照學校的實際教學條件含有概括，2人組、3人組、4人組……，單面、雙面等不一樣的方法。長度集合基于2個0.8米的基礎集合單元，輔助配備裝備裝備有0.2米、0.4米的集合單元，形成不一樣的長度集合，能夠適用不一樣的教學場地的需要。

一、概 述

針對防爆電氣相關儀表器具及特別點，完成對防爆電氣設備的使用、裝配、接線、故障排除等能力的考察。

二、裝置特別點：

1.電氣控制線路元件全部裝在網孔板上，實操便利、更換便捷，便利拓展功能或研發新實驗，實操內容的選用設定有經經經典型性和實用性；

2.實操臺只需三相四線的交流ACACAC電源，即可投入使用；

3.裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）性漏電保護器，能保證實操者的人生安全；

三、技術功能：

1.寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10%  50Hz

2.作業環境：溫度（℃）（℃）（℃）-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜1.5KVA

4.重    量：100Kg

5.外觀尺寸：框體構造：800×600×1900mm

6.漏電保護動作電流（A）（A）（A）：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基礎配備裝備裝備及功能

(一) DW01電源、儀表器具控制屏
    控制屏為鋼制雙層亞光密紋噴塑構造，鋼制質實操實操操作面板。為實驗提供交流ACACAC電源、低壓直線DC電源及各種測量試驗儀表等。具體功能如下：
1、交、直線DC電源
 (1) 直線DC穩壓電源：24V/5A一路，＋5V/0.5A一路，設定有短路軟截止自動恢復保護功能。
 (2) 交流ACACAC電源：①、設定有變壓器一組，變壓器原邊按照不一樣的接線可加220V，也可以加380V交流ACACAC電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACACAC電壓（V）（V）（V）；②、控制屏設定有一相三極220V電源插頭座及三相四極380V電源插頭座。
3、交、直線DC儀表
4、整流二極管：IN5408四只

（二）實驗平臺

實驗平臺為鋁型材加網孔板構造，構造堅固，造型美觀大方。平臺下部可以放置實驗電機。

五、 配備裝備裝備表

 六、實驗項目

1、防爆電氣的認識

2、防爆電氣的裝配

3、防爆燈具的裝配接線調動測量試驗

4、防爆電機的裝配接線調動測量試驗

5、人體除靜電實驗

6、工量具的使用和實操規范實驗

7、防爆標示牌的識別與認識
