(1)外殼尺寸(寬X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲規格限定電壓（V）（V）（V）≥12kV;規格限定頻率50Hz;規格限定電流（A）（A）（A）≥630A;規格限定短路開斷電流（A）（A）（A）≥20kA;控制電壓（V）（V）（V）220V。

(3)▲整套供配電設備可完成倒閘實操、高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。

2.低壓配電裝置

(1) 外殼尺寸(寬X深X高)小于等于900mm X 900mm X 2300mm。

(2) 斷路器帶電流（A）（A）（A）、電壓（V）（V）（V）監測，有過流保護、欠電壓（V）（V）（V）保護、過電壓（V）（V）（V）保護等。

(3)整套供配電設備可完成倒閘實操.高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。

3.智能電力監控裝置

(1)外殼尺寸(寬X深X高)小于等于900mm X 900mmX 2300mm。

(2) 含有概括顯露器、監控主機等。

(3)整套供配電設備可實現倒閘實操、

高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實驗項目。.

4.電力監控系統

協作電力監控裝置使用

5.專用工量具

6.作業臺

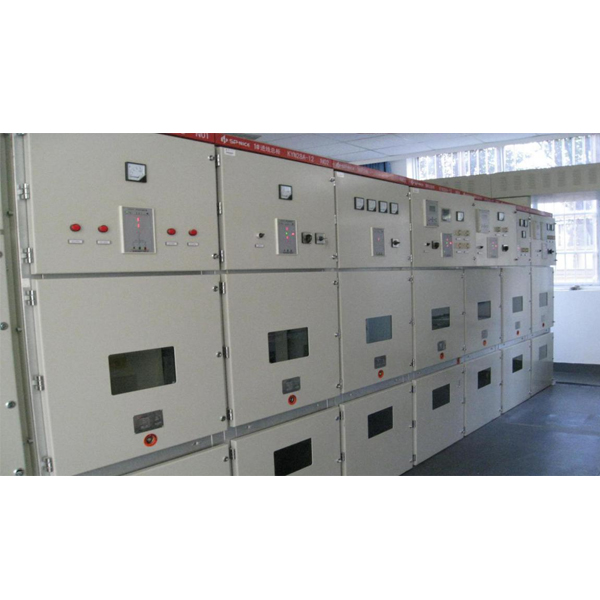

供配電技術實驗臺,電機變頻啟動實驗臺

變頻器廣泛用來交流ACACAC電機的起動與調動速度系統，設定有起動電流（A）（A）（A）小、調動速度平滑，調動速度比大，運行平穩，節能等優點，在國民經濟中發揮著極其重要的作用，被廣泛用來冶金工業、各類風機、水泵、起重機械、生產機械等眾多領域。“三相異步電機變頻起動與調動速度實驗儲物儲物儲物柜”是為適用社會各行業對電機起動與調動速度設備的裝配、調動測量試驗、維修方面的電工、電氣技術人員的需求，集合各職業院校電氣類相關專業開設的《電工技術》、《電機拖動及控制》、《變頻調動速度技術》、《電氣控制技術》等課程的技能實驗而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實驗設備。

二、特別點

1.應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，控制儲物儲物儲物柜空間運用合理、占地面積小，外觀美觀。

2.控制儲物儲物儲物柜的器件選型、裝配、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣協作”、“電工成套裝置中的實驗連接線顏色”、“電機線端標識與旋轉方向”等國家相關標準的規定實行設計。所用器件均應用國內外知名品牌，設備重量（kg）有保證。

3.應用工業變頻器，以及YPF系列變頻調動速度三相異步電機為控制對象，貼近工業現場。

4.提供各種保護功能，實驗安全可靠。

三、技術功能

1.寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10%50Hz

2.作業環境：溫度（℃）（℃）（℃）-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量（KV）（KV）（KV）：＜4kVA

四、系統配備裝備裝備裝備

本實驗儲物儲物儲物柜主要應用儲物儲物儲物柜體、電氣室、通用變頻器、信號源、變頻調動速度三相異步電機等含有概括。

1.儲物儲物儲物柜體

儲物儲物儲物柜體為雙層亞光密紋噴塑構造，雙面儲物儲物儲物柜門設計，冷軋鐵板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標識?？刂苾ξ飪ξ飪ξ锕襁€設定有四個萬能轉向輪和四個固定調動機構。

2.電氣室

正面儲物儲物儲物柜門設定有交流ACACAC電壓（V）（V）（V）表、交流ACACAC電流（A）（A）（A）表、電壓（V）（V）（V）指示變換開關，經過電壓（V）（V）（V）指示變換開關可分別指示電網的UUV、UVW、UWU線電壓（V）（V）（V）值，交流ACACAC電流（A）（A）（A）表用來監視負載電流（A）（A）（A）的大小。還裝備有運行狀態指示燈、按鈕開關、急停按鈕、頻率調動電位器等。電氣室內部主要應用斷路器、熔斷器、交流ACACAC接觸器（施耐德）、熱繼電器、寫入電抗器、輸出電抗器、濾波器、限限限制動作作作單元、電流（A）（A）（A）互感器、散熱風扇、二次外接端子排等器件含有概括。

3.通用變頻器

提供日本三菱通用型F700系列變頻器（設定有高效節能功能）。

4.信號源

提供0～10V，4～20mA信號源模型塊，完成變頻器外部電壓（V）（V）（V）、電流（A）（A）（A）控制。

5.三相異步電機

三相變頻調動速度電機YVP90L-4調頻馬達1.5kw，1391rpm，配備裝備裝備有專用電機連接電纜。
