一、設備簡介：
本實訓平臺打破了原有多門課程實訓相互獨立的模式，將電路分析、模電、數電、微處理器、傳感器、FPGA技術、虛擬儀器技術、嵌入式技術等多門課程有機地結合在一個綜合實訓體系之下，同時融入Labview、Protel、C語言的等應用軟件，向?qū)W生提供一個認識、系統集成、創新和科研相結合的實訓平臺，培養學生掌握最新電子設計理念，跟蹤電子領域的前沿技術動態，以滿足現代化創新性人才培養的需要。
該平臺既能滿足單一課程的理實一體化的實訓要求，也能作為職業院校綜合創新能力培養的實訓平臺，更能作為課程設計、畢業設計、大賽訓練等設備。
二、產品特點：
1）適合電子信息、計算機、自動化、通訊等各專業職業能力的綜合訓練
突破原有實訓模式，將多門課程的實驗內容有機地融合在一起。將各課程如電子技術、電路原理、單片機、傳感器、虛擬儀器、FPGA、嵌入式等課程的知識點融合在一起進行綜合職業技能實訓。
3）實訓環境能很好地解決課程設計、畢業設計和大賽前訓練的硬件環境問題
4）對學生的三個階段的實訓，培養了學生動手設計操作、系統集成、團隊合作等能力和習慣。
第一階段是實驗者根據具體的實驗要求，選擇合適的功能電路，依據各功能電路的技術參數，組成一個目標系統，然后對目標系統進行功能和參數測試，最后完成實驗測試報告。
第二階段由實驗者自主設計和制作系統中的某一功能電路。從原理設計，元器件選型，線路板繪制、制作、安裝、調試。實現對原有功能電路的替代。
通過實驗的第一階段的訓練，可以幫助學生建立一個系統的概念。通過第二階段的訓練，可以給學生一個研發的完整過程。這兩個階段的實驗可以以最短的時間達到最佳的實驗效果。同時由學生開發的功能電路又可以作為下一屆學生的實驗?zāi)K，通過幾年的積累可以為實驗室積累起豐富的功能電路庫。
第三階段的訓練為多位實驗者合作完成一個系統的設計制作和調試。首先由所有參加人員共同完成系統的整體方案設計，然后進行功能劃分，由每位實驗學生分別完成，完成的過程與第二階段的訓練相同。在這一階段，主要訓練學生的團隊合作精神和互相幫助作風，體會共同解決問題的樂趣，分享經驗教訓。
5）模塊化的硬件結構和理實一體化的實訓教學模式
本實訓教學平臺由控制平臺、標準模塊和實際對象等組成，各種知識點實訓是通過標準模塊來體現。綜合訓練采用實際對象和一個或多個標準模塊來完成，通過實訓學生可以知道單一知識點的應用和系統的關系，使所學的內容相互串聯起來。
6）有效地培養學生系統集成能力
向?qū)W生提供各種功能的實驗?zāi)K，學生根據實現項目的需要選擇合適的實驗?zāi)K，連接組合后構成一個實驗系統，再配以適當?shù)能浖蚩刂品绞剑纯赏瓿梢粋€實驗項目。培養了學生的系統集成能力。提供給學生一個與以后工作過程和環境相近的實訓平臺，使學生可以很快地適應畢業以后工作。
7）更好地為學校節省了實訓室建設資金。
本實驗裝置在滿足設計性、綜合性的實驗項目基礎上，依然能進行原有的模擬電子技術、數字電子技術、電路分析等實驗內容。
三、技術條件
1、工作電源：單相三線制AC220V±10%/3A/50Hz/電源;
2、整機容量：小于1kVA;
3、尺寸：控制屏的長×寬×高：1.3m×0.4m×0.5m；
實訓桌的長×寬×高：1.8m×0.8m×0.8m；
4、重量：小于200kg。
5、虛擬多用表參數：
交流電壓量程檔位分：10、50、250、1000
直流電壓檔位分：0.25、1、2.5、10、50、250、1000
歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K
電流表檔位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
紅外發射檢測功能：垂直角度±15°距離1-30cm
三極管測量孔
四、技術說明
1、設備人身安全保護
具有電流型漏電保護功能，符合國家低壓電氣安全標準要求。
2、設備安全保護功能
1）直流電壓表、直流電流表、交流數字毫伏表等測量儀表都具有過量程保護功能
2）恒壓源、恒流源、信號源、直流穩壓電源等都具有短路和開路保護功能。

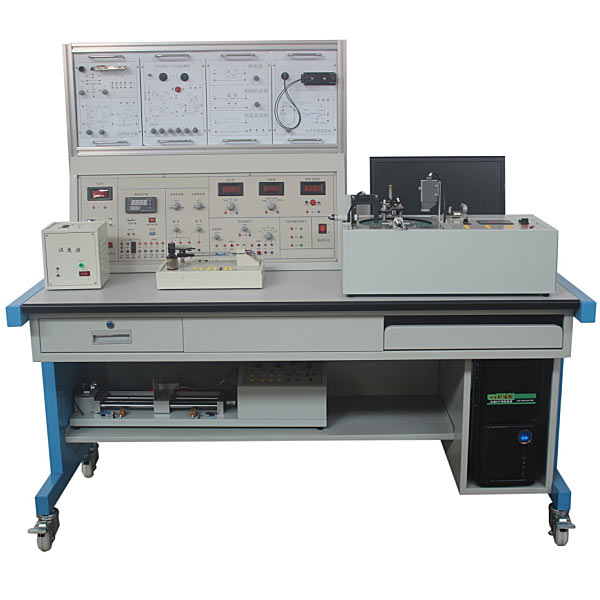

3、主控屏及實訓桌
主控屏采用1.2毫米冷軋鋼板制作，噴塑工藝，結構簡潔大方。頂部和后部采用開門形式，均可打開，便于維修和保養。主控屏設計了直流穩壓電源、恒壓源、恒流源、直流電壓表、直流電流表、信號源及頻率計、交流數字毫伏表、虛擬采集卡與計算機控制單元、網孔板等儀器儀表?？刂破僚渲昧藛蜗嗳龢O電源插座4個，供各類儀器儀表使用。
實訓桌采用鐵質噴塑結構,結構牢固,外形美觀大方，實訓桌上下可放置計算機主機、監視器及鍵盤等，還能存放各實訓模塊。
4、儀表說明
1）直流數字電壓表：測量精度為0.5級，測量范圍為0-200V，量程為200mV，2V，20V，200V四檔直鍵開關切換，具有超量程保護功能，帶有計算機接口。
2）直流數字電流表：測量精度為0.5級，測量范圍為0-2A，量程為2mA，20mA，200mA，2A四檔直鍵開關切換，具有超量程保護功能,帶有計算機接口。
3）數字萬用表
配置三位半數字式萬用表，固定在實驗屏的面板上。實驗屏提供9V電源給萬用表，免除了實驗室經常更換萬用表電池的工作。
4）交流毫伏表：測量頻率范圍5Hz－1MHz、測量電壓范圍0－700V的正弦波有效值電壓，分為200mV、2V、20V、200V、700V五檔量程，3位半數字顯示，帶計算機接口。
5、電源技術說明
1）雙路0－30V恒壓源及數字監視儀表
調節范圍：0－30/1A連續可調；電壓穩定度<3%，紋波電壓<1mV，調節精度1%；
帶三位半數顯監示，通過開關切換可顯示0～30V電壓輸出，帶有計算機接口；具有短路保護和自動恢復功能。
2）0-200mA恒流源及數字監視儀表
調節范圍：0-200mA連續可調，從0.00mA起調；最大開路電壓：30V，具有開路保護功能，含三位半數顯監示，帶有計算機接口。
3）直流固定電源
供±12V，±5V/1A四路直流穩壓電源，電源設有過流和短路保護功能。
6、虛擬仿真系統
單片機、plc可編程設計與控制虛擬仿真軟件
本軟件基于unity3d開發，內置任務書與實驗提示，采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維墻體上畫有電氣圖。
1.設備元件組裝：根據高亮提示，找到元件控制架，可從元件庫中按電氣元件布局圖拖拽元件安置到元件控制架上，元件庫設有控制面板、開關電源、微型繼電器、PLC、變頻器、步進電機、交流電機、伺服電機、伺服驅動器、步進驅動器、接口板、操作面板、斷路器、伺服電機接口、數顯電壓表，選擇錯誤時有提示。
2.技術指標測量：選擇萬用表檢查伺服電機連接線、帶BOP面板的伺服驅動器，左右按鈕調至歐姆檔，拖拽黑紅表筆分別插入R、S、T、U、V、W、接地相測試阻值，根據高亮提示，在場景中找到電源開關，拖拽電筆或萬用表進行測量電源是否打開。
3）電器元件連接：根據電氣接線圖，連接好電源線、控制線，高亮提示接口，將驅動器、接口板、動力線、伺服電機、編碼器、PLC、繼電器按順序連接好，打開總電源開關、伺服電源開關、故障電路開關后，提示故障代碼，從三項中多選故障原因。
4）參數調整測試：電源合閘進行調速，按任務書要求設置驅動器參數，進行點動控制/模擬量調速/多段調速控制，觀察三維伺服電機運動控制。選擇6條PLC程序選擇任意一種然后進行伺服驅動器模擬量調速，PLC參數可調，設置好驅動器參數，進入三維伺服電機運動控制界面及電氣顯示界面，操作面板設有伺服啟動、低速、中速、高速、伺服停止、扭矩限制、異常重置、正轉/反轉選擇、0-10滑動控制（電氣面板實時顯示數值）。
5）巡視伺服系統口罩機三維虛擬仿真機，觀察其結構，可注入故障點，多選故障原因，進行故障定位，將故障原因與對應的檢測及定位方法連線，選擇正確后進行故障排除，將故障原因與對應的解決方法連線。
6）控制工藝方案，可選點動控制/模擬量調速/多段調速控制的單機模式及聯機模式，調出控制面板，顯示3條生產線運行，進行實時控制，可選點動、低中高速、啟動、停止控制，速度可調，根據控制方案，系統自動得出生產線運行性能優劣，并提交交底記錄。
維修電工電子電機與職業資格培訓考評仿真軟件
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。
虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：
本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
五、傳感器二次線路設計與應用實訓單元
本實驗配置基本的水箱、管路、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。
通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
計算機控制就是學生能夠自己編程進行調試。增強學生的動手能力和實訓的能力。手動控制就是直接對設備進行動作，如輸出一個電流或者是電壓。儀表控制就是儀表直接輸出和采集，所有的數據可以在電腦上顯示。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
1、技術指標
1）、供電電源：AC220V±10%50HZ±5%1A有良好接地
2）、外形尺寸：
實驗控制箱尺寸：不小于500mm（長）×300mm（寬）×500mm（高）
3）、重量：約15kg
2、實驗內容
傳感器實驗：
1）渦輪流量變送器工作原理認識實驗
2）液位變送器的標定方法和工作原理的認識實驗
3）液位開關工作原理認識實驗
控制實驗：
1）液位PID控制實驗
2）液位組態控制實驗
3）流量PID控制實驗
4）流量組態控制實驗
5）開關量測試實驗
3、配置方案：
|
名稱 |
型號 |
數量 |
|
微型渦輪流量計 |
LWGY-10A |
1 |
|
壓力變送器 |
PT311B-5K233 |
1 |
|
RS485/RS232轉換器 |
|
1 |
|
微型不銹鋼儲水箱 |
|
1 |
|
微型有機玻璃實驗水箱 |
|
1 |
|
電磁閥 |
|
1 |
|
手動閥 |
|
1 |
|
微型磁力泵 |
|
1 |
|
控制器 |
4模擬量輸入4模擬量輸出 |
1 |
六、溫度控制實驗裝置
可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成?？梢院蜕衔粰C(jī)組成溫度檢測和閉環溫度控制系統。通過AD數據采集與上位機通訊?？刂茀?shù)可以在上位機中設置。上位機軟件采用VC\C++、MCGS\虛擬儀器等軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。裝置具有安全保護，提供IEC標準信號及相關測試點供AD數據采集單片機接入進行編程實驗。
1、實驗溫度源：溫度范圍0～150℃，
2、PT100溫度傳感器-50---500℃1只
3、PT100溫度變送器輸出信號：4～20mADC二線制，工作電壓：12VDC)，精度等級：0.2%，
4、可控硅調壓模塊：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC 1個
5、加熱鋁錠和降溫裝置（開關量輸出）
6、熱電阻、傳感變送的原理認識實驗
7、溫度特性實驗
8、溫度上位機組態控制實驗
9、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價
10、利用中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗
七、環形帶運行裝置創新單元（工業級）
配置：小型工業環形帶運行裝置，配有速度調節，松緊調節，數字顯示裝置，被測工件。
基本配置
1.配備環狀運行輸送帶、
2.直流電機、
3.支撐架、
4.稱重臺和色塊、砝碼等、
5.紅外對射式傳感器、
6.紅外反射式傳感器、
7.電渦流接近開關、
霍爾傳感器組成，可進行運行速度測量實驗、產品計數實驗、鐵磁物體檢測實驗、顏色識別實驗、物體定位實驗。
內容包括：
1.光電計數：
配備光電傳感器、計數器，了解動態計數方法
2.材質識別技術：
配備電渦流傳感器與霍爾傳感器，識別金屬和非金屬，銅與鐵
3.轉速測量與控制：
配備紅外轉速傳感器（透射式與反射式）、霍爾轉速傳感器、電渦流轉速傳感器、磁電轉速傳感器。了解多種轉速測量和控制手段及其各自的特點。
4直線位移測量和控制
超聲波位移傳感器，對零件的位移量（距離）實現動態測量。
八、直線位移裝置
1、技術需求：
采?；O(shè)計，可固定于T槽鋁合金實驗板上，并能輕易滑動及鎖緊之，以PC-Base為控制架構，可直接從計算機透過USB控制工作站動作，無需控制器搭配?？蓡握惊?dú)立動作或多站聯機動作，使用電壓24V直流，配線采用電纜M8插接式接頭，具IP65工業保護等級。
2、直線位移裝置
直線距離和位移運動模塊上可靈活安裝數字式光柵尺、模擬量超聲波和模擬量電感式等直線距離和位移測量的傳感器，進行機械運動參量測量實驗。
3、主要技術指標
|
項目 |
技術指標說明 |
項目 |
技術指標說明 |
|
直線運動行程 |
400mm |
直流電機 |
|
|
最大運動速度 |
4m/min |
外形尺寸 |
480mm╳230mm╳230mm |
|
重復定位精度 |
±0.03mm |
重量 |
<15kg |
4、傳感器配置及技術參數指標
|
序號 |
名稱 |
規格及主要技術參數說明 |
|
1 |
數字式光柵尺 |
柵距：0.02mm(50線/mm)；精度：+3mm、+5mm、+10mm；量程：70~2640mm；最大移動速度：60、120m/min；電纜線長度：3m |
|
2 |
模擬量超聲波位移傳感器 |
測量范圍：3cm到3.35m；電壓：5Vdc+/-10%；電流：30mA;最大：35mA；回聲脈沖：正TTL脈沖，從115uS到18.5mS； |
|
3 |
限位開關 |
檢測距離Sn：1～20mm；工作距離Sr：Sn×80％；工作溫度：-25～+70℃；工作電壓：DC12V；響應頻率：300Hz |
1、超聲波測距位移實驗
2、數字光柵尺測距位移實驗
3、編碼器測距位移實驗
4、電機自動往返控制
九、環境檢測單元
1、傳感器可包括多種：光照傳感器、煙霧傳感器、溫濕度傳感器、CO傳感器、紅外傳感器等；采用PLC系統統設計開發，結合傳感器和上位機軟件完成智慧環境的實訓。
2.整體尺寸大小約460mm*360mm*300mm,支持TTL/232接口，采集和控制是通過plc實現。
本實驗裝置包含檢測對象、信號檢測輸出及執行機構。
1、檢測對象：有光照檢測、溫度檢測、濕度檢測、可燃?xì)怏w檢測、煙霧報警檢測和紅外報警檢測。其中光照、溫度、濕度為模擬量信號輸出并且連續，可燃?xì)怏w和煙霧、紅外是開關量信號輸出只有在有報警時才有信號變化。信號檢測范圍及輸出形式
2、光照檢測：測量范圍0～2000LX，輸出形式，電壓輸出0～2V；供電電壓DC24V
3、溫度檢測：測量范圍-40℃～80℃，輸出形式：電壓輸出1～5V；
濕度檢測：測量范圍RH0～100，輸出形式：電壓輸出1～5V；
供電電壓DC24V。
4、可燃?xì)怏w檢測：主要CO檢測，當濃度超過1.5%即報警，開關量輸出；供電電壓DC24V
5、煙霧報警檢測：檢測煙霧濃度，當超過一定值后報警，開關量輸出；供電電壓DC24V
6、紅外報警檢測：熱輻射檢測，在檢測范圍內當有熱源移動即報警。開關量輸出；供電電壓DC24V
7、k型熱電偶套件
測量范圍：0～600℃；鎧裝小型熱電偶，測溫模塊測量范圍：0～100℃
8、環境噪聲傳感器：供電電壓10v-30vdc，輸出0-5v。型號：HJCG07
執行機構：
10、電動遮光簾的運動：
電機供電DC24V12W，轉速30r/min。遮光簾就會有動作。
11、燈的亮滅控制：LED燈，供電DC5V5W，光照>500LX
溫度源的加熱：
12、PTC恒溫加熱供電DC24V，功率50W風扇的啟停：供電DC24V，轉速3000r/min。
PLC和Python實驗內容
1、光照度實驗
2、溫度實驗
3、濕度實驗
4、紅外報警器實驗
5、可燃?xì)怏w報警器實驗
6、煙霧報警器實驗
7、人臉識別實驗
8、指紋識別實驗
9、煙霧測量
10、通過數據采集卡單元測量實驗
11、遮光控制、補光控制、加熱控制、通風控制是開關量輸出，分別對應控制的農業大棚的遮光簾、補光燈、加熱器、風扇。
