一、概述：

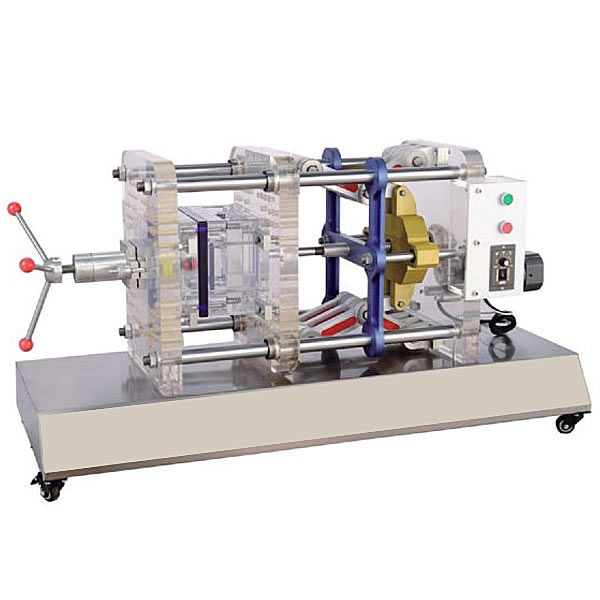

本機是對生產用機進行了微縮和改進，具有體種小、可隨意移動，適用于課堂教學提供給模具設計與制造人員認證模具運動與成型分析微型實驗臺。該產品包括開模、合模機構頂出機構、機身、控制系統和加料裝置。具有結構簡單，操作方便，玩噪音無污染，并且可采用220V電壓，可在任何有電場所使用，有受工業用電的限制；填補了模具教學中無實驗
用機的空白。能在實驗中看到模具的運動過程，從而將理性轉變?yōu)楦行灾R。
本套注塑模擬機不需要加任何原材料，即可進行注塑機的結構原理演示實驗，操作簡單地，直觀且容易理解，提高趣味性。學生進行操作，安全可靠，是模具基礎教學中良好的教學設備。
二、技術參數：
1、交流電源：單相220VAC 50HZ
2、配套模具尺寸：240x150mm
3、演示臺尺寸：1200x500x600
4、整機重量：約70kg
三、配套注塑模：（選配）
|
序號 |
產品名稱 |
型號規格 |
序號 |
產品名稱 |
型號規格 |
|
1 |
單分型面模 |
240×150 |
7 |
斜導柱模 |
240×150 |
|
2 |
雙分型面模 |
240×150 |
8 |
哈夫模 |
240×150 |
|
3 |
潛澆口模 |
240×150 |
9 |
斜頂模 |
240×150 |
|
4 |
頂出先復位模 |
240×150 |
10 |
旋轉牙紋模 |
240×150 |
|
5 |
推板模 |
240×150 |
11 |
熱流道模 |
240×150 |
|
6 |
二次頂出模 |
240×150 |
12 |
彎管模 |
240×150 |
四、單片機、plc可編程設計與控制虛擬仿真軟件
本軟件基于unity3d開發，內置任務書與實驗提示，采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，鼠標滾輪控制畫面遠近，可360度旋轉，三維墻體上畫有電氣圖。
1.設備元件組裝：根據高亮提示，找到元件控制架，可從元件庫中按電氣元件布局圖拖拽元件安置到元件控制架上，元件庫設有控制面板、開關電源、微型繼電器、PLC、變頻器、步進電機、交流電機、伺服電機、伺服驅動器、步進驅動器、接口板、操作面板、斷路器、伺服電機接口、數顯電壓表，選擇錯誤時有提示。
2.技術指標測量：選擇萬用表檢查伺服電機連接線、帶BOP面板的伺服驅動器，左右按鈕調至歐姆檔，拖拽黑紅表筆分別插入R、S、T、U、V、W、接地相測試阻值，根據高亮提示，在場景中找到電源開關，拖拽電筆或萬用表進行測量電源是否打開。
3）電器元件連接：根據電氣接線圖，連接好電源線、控制線，高亮提示接口，將驅動器、接口板、動力線、伺服電機、編碼器、PLC、繼電器按順序連接好，打開總電源開關、伺服電源開關、故障電路開關后，提示故障代碼，從三項中多選故障原因。
4）參數調整測試：電源合閘進行調速，按任務書要求設置驅動器參數，進行點動控制/模擬量調速/多段調速控制，觀察三維伺服電機運動控制。選擇6條PLC程序選擇任意一種然后進行伺服驅動器模擬量調速，PLC參數可調，設置好驅動器參數，進入三維伺服電機運動控制界面及電氣顯示界面，操作面板設有伺服啟動、低速、中速、高速、伺服停止、扭矩限制、異常重置、正轉/反轉選擇、0-10滑動控制（電氣面板實時顯示數值）。
5）巡視伺服系統口罩機三維虛擬仿真機，觀察其結構，可注入故障點，多選故障原因，進行故障定位，將故障原因與對應的檢測及定位方法連線，選擇正確后進行故障排除，將故障原因與對應的解決方法連線。
6）控制工藝方案，可選點動控制/模擬量調速/多段調速控制的單機模式及聯機模式，調出控制面板，顯示3條生產線運行，進行實時控制，可選點動、低中高速、啟動、停止控制，速度可調，根據控制方案，系統自動得出生產線運行性能優劣，并提交交底記錄。
