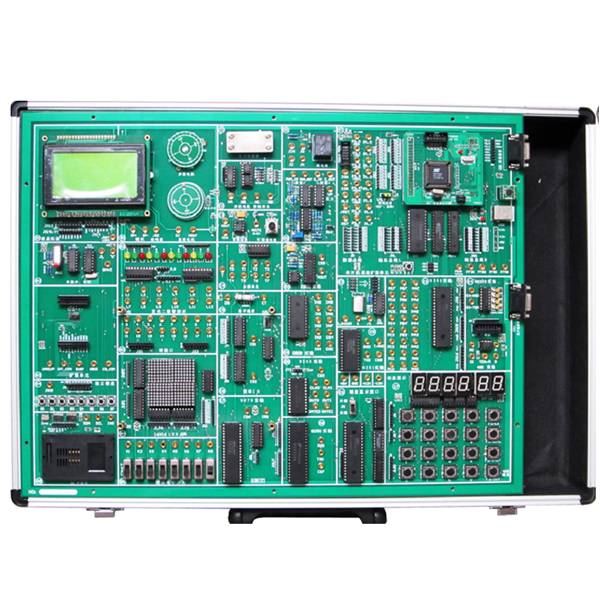

單片機技術實驗開發系統,單片機開發實驗箱以小系統、多功能、易擴展為設計思想，主板以《51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區）
一、系統簡介
本系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《51系列單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學校可以從需要出發，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
1.硬件：
（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
2.軟件：系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
3.電源：系統內置高性能直流穩壓電源。
4.機箱：系統配置輕便鋁合金箱子作為實驗儀機箱。
三、系統主要特點:
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。。
（2）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（3）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（4）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（5）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目:
(一)軟件實驗
1 | 清零程序 | 6 | 查找相同數據個數 |
2 | 拆字程序 | 7 | 無符號雙字節快速乘法子程序 |
3 | 拼字程序 | 8 | 多分支程序 |
4 | 數據區傳送子程序 | 9 | 脈沖計數實驗 |
5 | 數據排序?qū)嶒?/p> | 10 | 電腦時鐘實驗 |
(二)硬件實驗
1 | P1口亮燈實驗 | 15 | 繼電器控制實驗 |
2 | P1口轉彎燈實驗 | 16 | 步進電機控制 |
3 | P3.3口輸入，P1口輸出實驗 | 17 | 8253方波實驗 |
4 | 工業順序控制實驗 | 18 | 小直流電機調速實驗（霍爾傳感器） |
5 | 8255 A、B、C口輸出方波實驗 | 19 | 16*16 LED點陣顯示實驗 |
6 | 8255 PA口控制PB口 | 20 | 128*64（1602）LCD液晶顯示實驗 |
7 | 8255控制交通燈 | 21 | 8250可編程異步通訊接口實驗（自發自收） |
8 | 簡單I/O擴展實驗 | 22 | 8251可編程通訊接口實驗（與PC機） |
9 | A/D0809轉換實驗 | 23 | 單片機RS232/485串行發送實驗（雙機通訊） |
10 | D/A0832轉換實驗 | 24 | 單片機RS232/485串行接收實驗（雙機通訊） |
11 | 8279鍵盤顯示實驗 | 25 | DS18B20單總線溫度測量實驗 |
12 | I2C儲存卡讀寫實驗 | 26 | 壓力實驗 |
13 | 射極跟隨器 | ||
14 | PWM實驗 |
