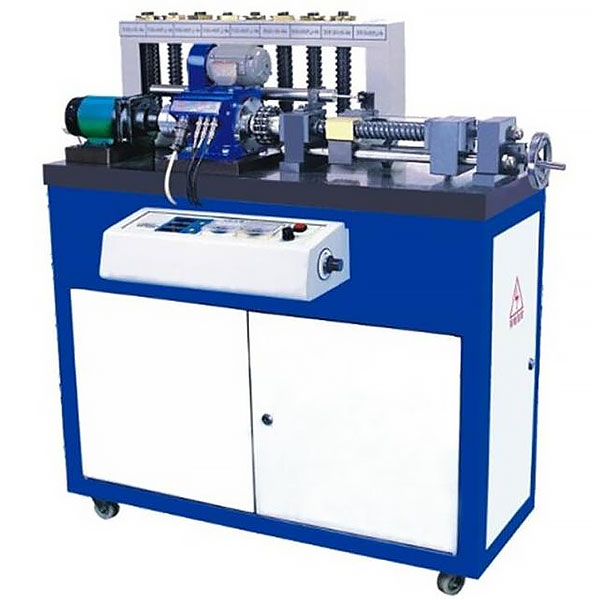

該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。
實驗項目內容：
1.矩形、梯形、鋸齒形螺旋副幾何參數與位移關系測試；
2.矩形、梯形、鋸齒形螺旋副的受力測試；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測試與分析；
主要技術特點：
1.實驗臺由帶減速器的直流調速電機驅動，配有設計巧妙的試件快速裝卸和調整機構，輸入螺桿端裝有轉矩轉速傳感器，輸出螺母端裝有直線位移傳感器及負載裝置。
2.配有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測試不同牙型不同導程的螺旋傳動輸入轉矩及轉速、螺母移動線速度,計算其傳動效率。
3.采用了高精度的ZJ5轉矩轉速傳感器，測量精度為+0.27%;配有數據采集放大傳輸系統和數據處理分析軟件，采用RS232串口與計算機連接，可清晰直觀地顯示各種數據及曲線。
4.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
主要配置及技術參數：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；
2.負載砝碼8塊5kg/塊；
3.專用軟件光盤1張；
4.外形尺寸1000x520x870mm;
5.重量160kg。
6.虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。x擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
