一 概述
家電技術綜合實訓系統本裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。

二.結構

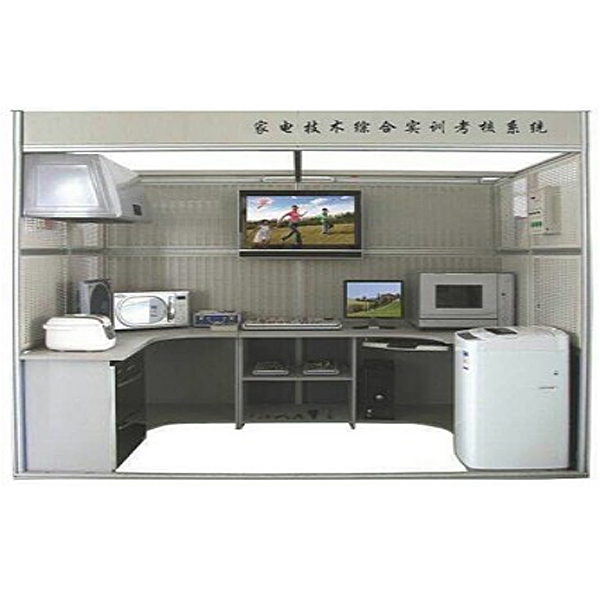

 1. 外形：本裝置通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，該房間采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面靜電噴塑，色彩穩重，外表美觀大方，不易退色。裝置配有專用電源臺，裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下，為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。裝置設有實訓平臺，臺面采用貼面防火板后成型制作，基材為25mm厚E1級刨花板；臺身：采用18mm三聚氰胺飾面E1級刨花板,其他部位采用2mm厚優質PVC封邊條，機械封邊；可開設電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗衣機常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目。
該系統每個操作臺都設有獨立元件柜，便于對元件的保管和安裝施工，有利于教學的安裝培訓和使用方便。通過模擬廚房的立體形式來展示各種小家電的實訓模塊，方便學生更加直觀的去學習，可以根據學校的實際教學條件分組完成各種小家電的實訓內容。

機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有安全距離實驗，安全保護裝置實驗、安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。

A、安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。?，選擇進入后，鏡頭前彈出GB23821-2009《安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。

B、安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。

C、安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。

D、軟件須為整體同一平臺，不得以單獨的資源展現。

三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤2kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

5. 裝置結構尺寸：2700MM×1600MM×2000MM（長×寬×高）

四.配置表

五、實訓項目一
A洗衣機模塊
1全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2全自動洗衣機機械結構的認識及拆裝
3進水、排水常見故障的檢測和排除
4洗滌、脫水常見故障的檢測和排除
5全自動洗衣機程控器的檢測
6電機及電機控制故障的檢測和排除
7機械傳動系統的常見故障及檢修
8集成控制電路檢測和故障分析排除
9漏電安全防護報警系統故障分析和排除

B抽油煙機模塊
10抽油煙機常用元器件，及控制芯片的認識和檢測
11抽油煙機機械結構的認識及拆裝
12電機不轉故障的檢測和排除
13電機轉動時無規律故障的檢測和排除
14集成控制電路檢測和故障分析排除

C電熱水器模塊
27電熱水器常見元器件，及控制芯片的認識和檢測
28電熱水器機械結構的認識及拆裝
29防電墻技術的學習及故障的分析與排除
30內膽故障的分析和排除
31恒溫電路部分故障的分析和排除
32電熱水器使用安全的學習和掌握
33集成控制電路檢測和故障分析排除
34漏電安全防護報警系統故障分析和排除

D電烤箱模塊
35電烤箱常見元器件，及控制芯片的認識和檢測
36電烤箱機械結構的認識及拆裝
37溫控器部分故障的分析和排除
38定時控制電路故障的分析和排除
39內膽故障的分析和排除
40集成控制電路檢測和故障分析排除

E電飯煲模塊
41微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測
42微電腦控制電飯鍋結構的認識及拆裝
43微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
44微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
45微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
46微電腦控制電飯鍋的常見故障及維修
47微電腦控制電飯鍋控制電路常見故障的檢測及維修

F微波爐模塊
48微波爐主要元器件，控制芯片，顯示器件的認識與檢測
49微波爐結構的認識及拆裝
50微波爐加熱的原理分析及實物演示
51微波爐微波產生電路的常見故障及檢測維修
52微波爐控制電路及定時電路常見故障與檢測維修
53微波爐電壓轉換電路的常見故障及檢測維修
54微波爐保護裝置的檢測與維修
55微波爐常見故障的檢測及維修

D洗碗機模塊
56洗碗機主要元器件，控制芯片，顯示器件的認識與檢測
49洗碗機結構的認識及拆裝
50洗碗機加熱的原理分析及實物演

4洗碗機保護裝置的檢測與維修
55洗碗機爐常見故障的檢測及維修
五、實訓項目二

平板電視

1、認 識 液 晶 電 視 的 內 部 結 構 ；

2、認識液晶電視中各主要元器件的基本結構；

3、理解液晶電視中各主要元器件的基本工作原理；

4、認識液晶電視各主要單元電路的組成；

5  理解液晶電視各主要單元電路的工作原理；

6、認識液晶顯示屏的組成及工作原理；

7、認識主要IC的功能及原理；

8、工廠菜單的進入方法及調試；

9、貼片元件的焊接方法；
10、電視機開關電源電路的工作原理；

11、三無故障現象的檢測與處理；

12、搖控指示燈亮，三無故障現象的檢修指導；

13、屏亮，有聲音，無圖像故障現象的檢測與處理；

14、屏亮，無聲音，無圖像故障現象的檢修指導；

15、聲音正常，黑屏故障現象的檢測與處理；

16、無伴音，圖像正常故障現象的檢測與處理；

17、按鍵無反應故障現象的檢測與處理

18、遙控?zé)o反應故障現象的檢測與處理；

19、不能讀U盤故障現象的檢修指導；

20、AV圖像正常，無聲音故障現象的檢修指導；

21、白屏故障現象的檢修指導；

22、圖像偏色或缺色故障現象的檢修指導；

23、花屏故障現象的檢修指導；

24、接入VGA后無信號故障現象的檢修指導；

25、指示燈不亮故障現象的檢修指導；

26、一側喇叭無聲音故障現象的檢測與處理；

27、無彩色故障現象的檢修指導；

28、液晶屏點屏方法；

29、液晶屏接口定義；

30、整機裝配；
31、數碼卡拉OK故障檢測

32、5，1功率放大器的故障檢測

34、DVD故障的檢測

35、數碼卡拉OK前置放大電路故障檢

DVD

1.DVD視盤機的基本操作；

2.DVD視盤機工作原理分析；

3.DVD視盤機的基本組成的認識；

4.激光頭的工作原理分析；

5.DVD視盤機參數的測量；

6.DVD視盤機維修時的操作方法；

7.DVD顯示屏無顯示故障演示；

8.DVD顯示控制電路CLK信號丟失故障演示；

9.DVD顯示控制電路SB信號丟失故障演示；

10.DVD顯示控制電路DATA信號丟失故障演示；

11.DVD遙控電路故障演示；

12.DVD鍵控電路故障演示；

13.DVD電源電路故障演示。
