1.1產品概述：

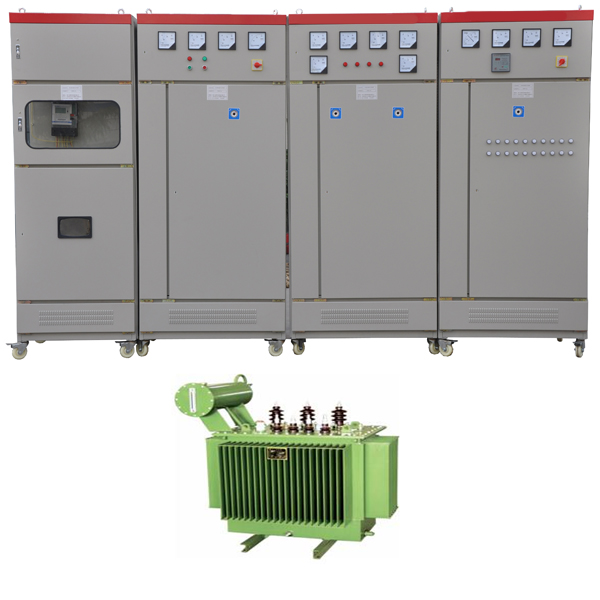

該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線鋁排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

1.2技術參數：

工作電源：三相五線  380V±5%  50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：660×600×2300mm

額定電流：100A

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

1.4產品結構：

所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.5基本配置及詳細說明：

 低壓配電柜產品基本配置詳細說明

1.6實驗內容：

1、電力變壓器的認知實訓

2、電壓器件的認知實訓

3、低壓一次回路圖的測繪實訓

4、低壓二次回路圖的測繪實訓

5、計量柜的接線實訓

6、進線柜的接線實訓

7、電容補償柜的接線實訓

8、出線柜的接線實訓

1.7教學軟件

1、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

3、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

1.8 低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。

1.8.1 教學低壓計量控制實訓柜

1.8.1.1設備概述：

主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。

1.8.1.2技術參數：

工作電源：三相五線  380V±5%  50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：660×600×2300mm

額定電流：250A

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

1.8.1.3設備結構

整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.1.4設備配置: (每臺本配置)

1.8.2 教學低壓進線控制實訓柜

1.8.2.1設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟停控制。萬能低壓斷路器具有手動及電動儲能功能。

1.8.2.2技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.8.2.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.2.4設備配置:(每臺本配置)

1.8.3  教學電容補償實訓柜

1.8.3.1設備概述：

主要由無功功率自動補償裝置、補償電容器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

1.8.3.2技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：125A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.8.3.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.3.4設備配置: (每臺本配置)

1.8.4 教學出線控制實訓柜

1.8.4.1設備概述：

主要由隔離開關、低壓斷路器、鋁排等部分組成?？筛鶕?jù)負載的大小選擇相應規格的漏電斷路器控制輸出。

1.8.4.2技術參數：

1、工作電源：三相五線   380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：860×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

1.8.4.3設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.4.4設備配置: (每臺本配置)
