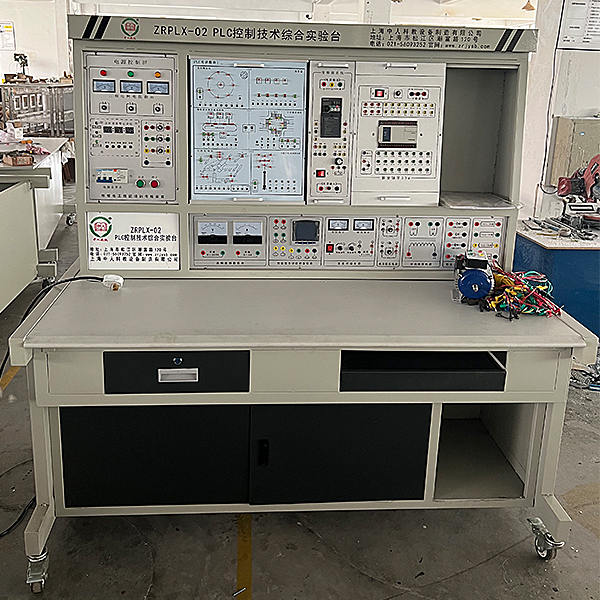

一、概述

本裝置集變頻控制、plc編程邏輯控制器、通信編輯器、編程軟件、工控組態軟件、仿真教學軟件、模擬控制實訓掛箱、實物與于一體，綜合性強、功能齊全。PLC部分可直觀地進行基本指令訓練，多個應用廣泛的PLC實際應用模擬和實物控制訓練，同時也為了高層次的設計開發實驗實訓提供良好的條件：為了結合教學要求，設計過程參考國內多種教材，從中精選最具典型性的實訓項目，配備三相鼠籠異步電機及繼電器，能完成多個電氣控制項目訓練。

二、特點

1．裝置采用組件多結構  更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2．PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

3．采用西門子可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

4．組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
5.基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

三、裝置構成

（一）PLC部分

1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置

2．PLC實訓套件

PLC實訓模塊一：

1）音樂噴池模擬控制  2）答題器模擬控制  3）裝配流水線的模擬控制 4）十字路交通燈模擬控制  5）自動軋鋼機模擬控制 6）天塔之光/電視塔電波模擬控制

PLC實訓模塊二：

1）自動送料裝車/傳送帶模擬控制  2）多種液體混合裝置/攪拌機模擬控制 3）自動售貨機模擬控制 4）水塔自動供水模擬控制  5）郵件分揀模擬控制

PLC實訓模塊三：

1）基礎輸入/輸出實驗  2）四層電梯自動控制  3）中間繼電器

PLC實訓模塊四：

1）電鍍系統模擬控制  2）洗衣機自動控制  3）LED七段數碼管顯示控制

3．PLC可編程控制器操作桌

4．編程應用軟件

5．PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

6．工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

7．PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8．電腦或手持編程器（用戶自備）

9.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

10.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。
11、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

（二）頻率調速部分：配備西門子V20-0.37kw變頻器及相關接口附件（或替代型號）。

（三）三相異步電動機180W  1臺
（四）實驗桌：控制屏鐵質雙面亞光密紋噴塑結構，桌體采用1.2mm厚鋼板噴塑，桌面表面噴塑，防滑耐磨，堅固耐用；設有抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，實訓桌下方設有元件儲存柜，設有四個帶剎車的輪子，便于移動和固定，造型美觀大方。

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：西門子SR30（輸入18點，輸出12點）

4、重量：100Kg

5、外形尺寸：160×75×150 cm3

五、基本實驗項目

（一）PLC部分

1.可編程控制器的基本指令操作

2.音樂噴池模擬控制實驗

3.答題器模擬控制實驗

4.裝配流水線的模擬控制實驗

5.十字路交通燈模擬控制實驗

6.自動軋鋼機模擬控制實驗

7.天塔之光/電視塔電波模擬控制實驗

8.自動送料裝車/傳送帶模擬控制實驗

9.多種液體混合裝置/攪拌機模擬控制實驗

10.自動售貨機模擬控制實驗

11.水塔自動供水模擬控制實驗

12.郵件分揀模擬控制實驗

13.四層電梯自動控制實驗

14.中間繼電器實驗

15.電鍍系統模擬控制實驗

16.洗衣機自動控制實驗

17.LED七段數碼管顯示控制實驗

18.三相鼠籠式異步電動機點動控制和自鎖控制(實物)

19.三相鼠籠式異步電動機聯動正反轉控制(實物)

20.三相鼠籠式異步電動機帶延時正反轉控制(實物)

21.三相鼠籠式異步電動機Y/△轉換起動控制(實物)

22.MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

23.針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

（二）PLC變頻調速綜合部分：

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、外部端子點動控制

4、變頻器控制電機正反轉

5、多段速度選擇變頻調速

6、變頻器無級調速

7、基于外部模擬量（電壓/電流）控制

方式的變頻調速 8、瞬時停電啟動控制

9、PID變頻調速控制

10、PLC控制變頻器外部端子的電機正反轉

11、PLC控制變頻器外部端子的電機運行時間控制

12、基于PLC數字量控制方式的多段調速

13、基于PLC數字量控制變頻開環調速

14、基于PLC通信方式的的變頻器開環調速

15、變頻器恒壓供水系統的模擬

六、配置清單
