一、設備概況
1、概述

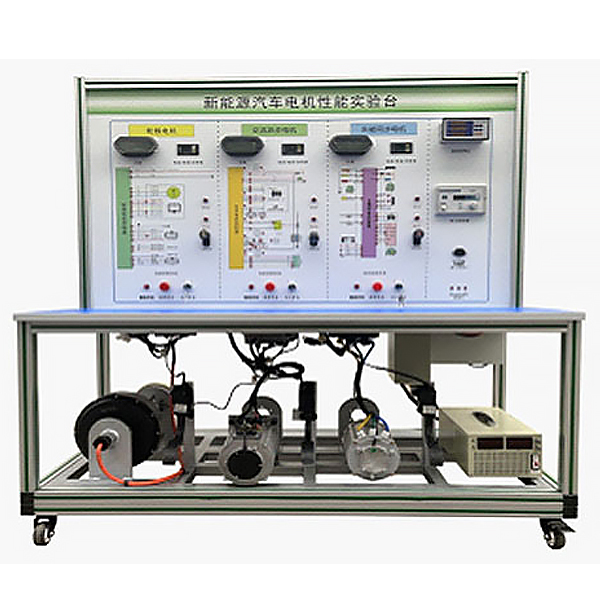

新能源電機性能試驗臺由實訓臺架、DC電源、三種新能源汽車常用電機（永磁同步、交流異步、輪轂電機）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表等模塊組成。
二、功能特點：
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致。
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況。
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
5、訓練學生電機拆裝、測量、結構認知的能力，同時老師可以用設備對學生的能力進行考核。
6、機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器***初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、實訓項目：
1、電動汽車用永磁同步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
2、電動汽車用永磁同步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
3、電動汽車用永磁同步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
4、電動汽車用交流異步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
5、電動汽車用交流異步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
6、電動汽車用交流異步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
7、電動汽車用輪轂電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
8、電動汽車用輪轂電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
9、電動汽車用輪轂電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系。
10、電機不轉動情況的故障分析及排除。
11、三款電機的認知、拆裝和結構性考核。
四．基本配置
1 檢測控制面板 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1400*900mm 1套
2 點火開關 配套 3套
3 可變DC電源 100V60A 1套
4 純電動車永磁同步電機 額定電壓：72V 1套
額定功率：2.5KW
額定轉速：3800
額定電流：21A
額定扭矩：3.3N.M
額定效率：83%
5 純電動車交流異步電機 額定電壓：72V 1套
額定功率：4KW
6 純電動車輪轂電機 磁鋼高度：40磁鋼 1套
電壓：72V
功率：2KW
電機相線：6平方
中軸直徑：16MM
7 電機控制器 與電機配套 3套
9 DC-DC轉換器 72V轉12V 1套
10 檔位開關 電動車專用 3套
11 油門控制裝置 電動車專用 3套
12 直流接觸器 DZ47 1套
13 電源總開關 配套 3套
14 轉速表、扭矩表、功率表 配套 1套
15 電壓表 直流數顯電流表 功率表 配套 1套
15 真有效值交直流數字鉗形表/電流表 交直流電流600A，交直流電壓600V，鉗口大小37mm，40A小量程、高準確度電流測試--0.01A高分辨率,1.6%高精度，準確度高于0.01A和0.1V 1 套
16 電機扭矩/功率/轉速等測試裝置 配套PC軟件 1套
17 移動臺架 1600×700×1700mm(帶自鎖腳輪裝置) 1臺
18 保險絲盒 配套 1套
19 保修卡/合格證 配套 1套
20 教師手冊 配套 1套
21 故障模擬與排除裝置 1套
