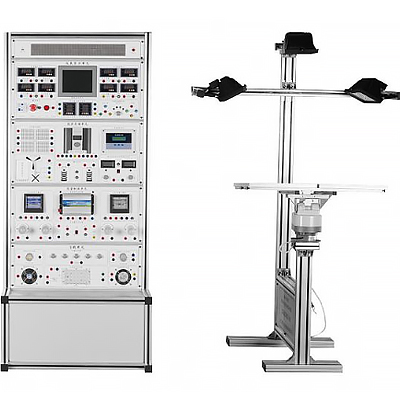

該實驗平臺應由太陽能電池組件、自動跟蹤系統、模擬光源蓄電池組件、環境監測系統、太陽能控制器、太陽能發電逆變系統、太陽能應用負載系統組成，各系統采用模塊化設計。
（1）自動跟蹤逐日系統，采用光強自動跟蹤控制和手動控制兩種控制方式，實現太陽能電池板全自動跟蹤。
（2）太陽能跟蹤系統開放化，提供各種實訓，加強學生動手能力。
（3）太陽能電池板工作環境監控，更接近實際工業級運用中太陽能電池板的使用。
（4）采用多塊工業級太陽能電池板，可進行串、并聯組合，模仿KW級光伏發電系統的太陽能電池板系統組建。
（5）太陽能路燈是目前光伏最為廣泛的應用，專門設計高效LED節能路燈，可直接用于實驗室夜間照明。
（6）全套整體結構采用工業鋁型材和雙面白高密度板設計。
（7）產品面板采用環氧樹脂面板制作，防止長時間變形。
太陽能光伏發電應用平臺技術參數
一、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方
式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
◎ 最大輸出功率：4*10W
二、自動跟蹤單元
◎ 跟蹤方式：雙軸全自動跟蹤◎ 精度：±0.5° ◎ 水平回轉角度：360° ◎ 俯仰角度：180°
三、含有電壓表、電流表、溫度表及濕度表、時鐘、鬧鐘等
四、蓄電池容量至少10Ah、電壓12V
五、環境監測模塊技術指標：含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示和設置
六、8寸觸摸屏顯示系統狀態：
◎太陽能控制器（帶報警功能）
◎輸入電壓、電流、功率的數據顯示及動態曲線顯示
◎輸出電壓、電流、功率的數據顯示及動態曲線顯示
◎單相逆變器：輸出電壓、電流、功率、用電量的數據顯示及動態曲線顯示; 輸出頻率顯示
◎蓄電池：電壓數據顯示及動態曲線顯示
◎環境監測：溫度、濕度、照度顯示
◎光照強度動態曲線顯示，自動切換量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）
七、正弦波逆變器太陽能發電逆變器模塊：100w
八、太陽能控制器技術指標：（12V/24V自動切換系統）
1. 具有過充、過放、短路、過載保護、獨特的防反接保護等全自動控制各種保護均不損壞器件
2. 控制方式：充電為PWM脈寬調制
控制器主要功能：
◎ 太陽能電池板工作狀態（欠壓、運行） ◎ 蓄電池工作狀態（過充、過放、充電）
◎ 蓄電池電量指示（25%，50%，75%，100%） ◎ 輸出模式設置（普通，光控，時控，光控+時控）
◎ 蓄電池充電電流，電壓監測。
九、負載單元
◎ DC12V直流負載五組。（感性負載3組，阻性負載2組）
◎ AC220V交流負載四組。（感性負載1組，阻性負載3組）
◎ 0-30V、0-5A的可調恒壓恒流穩壓電源
◎ 可調電阻箱技術參數：阻值范圍：10歐-99.99K
◎ USB接口電壓輸出：可為電子設備提供5V
十、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分數界面。
可完成實驗內容
實驗一太陽能電池板特性實驗系列
1-1、電池板開路電壓測試實驗
1-2、電池板短路電流測試實驗
1-3、電板I-V特性測試實驗
1-4、電池板最大輸出功率計算實驗
1-5、電池板填充因子計算實驗
1-6、電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系
1-8、短路電流與相對光強的函數關系
1-9、電池板P-V特性測試實驗
1-10、電池板暗伏安特性測試實驗
1-11、組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試
1-13、并聯電阻對填充因子的影響測試
1-14、電池光譜特性測試實驗
1-15、電池板的串聯開路電壓測試實驗
1-16、電池板的串聯短路電流測試實驗
1-17、電池板的并聯開路電壓測試實驗
1-18、電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
實驗二太陽能自動跟蹤實驗系列
2-1、逐日系統原理實驗
2-2、太陽光跟蹤定位傳感器原理實驗
2-3、環境對光伏轉換影響實驗
2-4、跟蹤控制器操作實驗
2-5、太陽能光控跟蹤實驗
2-6、太陽能光控-時控跟蹤實驗
2-7、電池組件環境監測實驗
實驗三太陽能蓄電池控制器實驗系列
3-1、太陽能蓄電池充電控制實驗
3-2、控制器充放電保護實驗
3-3、蓄電池電壓、電流測試實驗
3-4、蓄電池電量估測實驗
3-5、控制電池電流流入、輸出實驗
3-6、控制器環境溫度測量實驗
3-7、控制器光控-時控輸出實驗
實驗四太陽能應用實驗系列
4-1、太陽能交、直流風扇實驗
4-2、太陽能路燈實驗
4-3、太陽能警示燈實驗
4-4、太陽能充電器實驗
4-5、太陽能可變阻抗負載實驗
實驗五太陽能負載實驗系列
5-1、最大輸出電流實驗
5-2、最大輸出功率實驗
5-3、在不同恒壓狀態下電流特性
5-4、在不同恒流狀態下電壓特性
實驗六太陽能光伏逆變器實驗系列
6-1、逆變器的工作原理分析實驗
6-2、輸出電壓、電流測試實驗
6-3、最大輸出功率的估算實驗
6-4、過載或短路保護演示實驗
6-5、輸入電壓防反接演示實驗
6-6、輸入電壓范圍測試實驗
6-7、轉換效率計算實驗
常見問題：
1、如果我要購買太陽能光伏發電實訓裝置,光伏發電教學平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的太陽能光伏發電實訓裝置,光伏發電教學平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開太陽能光伏發電實訓裝置,光伏發電教學平臺的發票，您需要提供開票資料。
3、你們的太陽能光伏發電實訓裝置,光伏發電教學平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
